玉溪新平轻工业园区 6MW 光伏支架供货与技术服务

一、项目概况

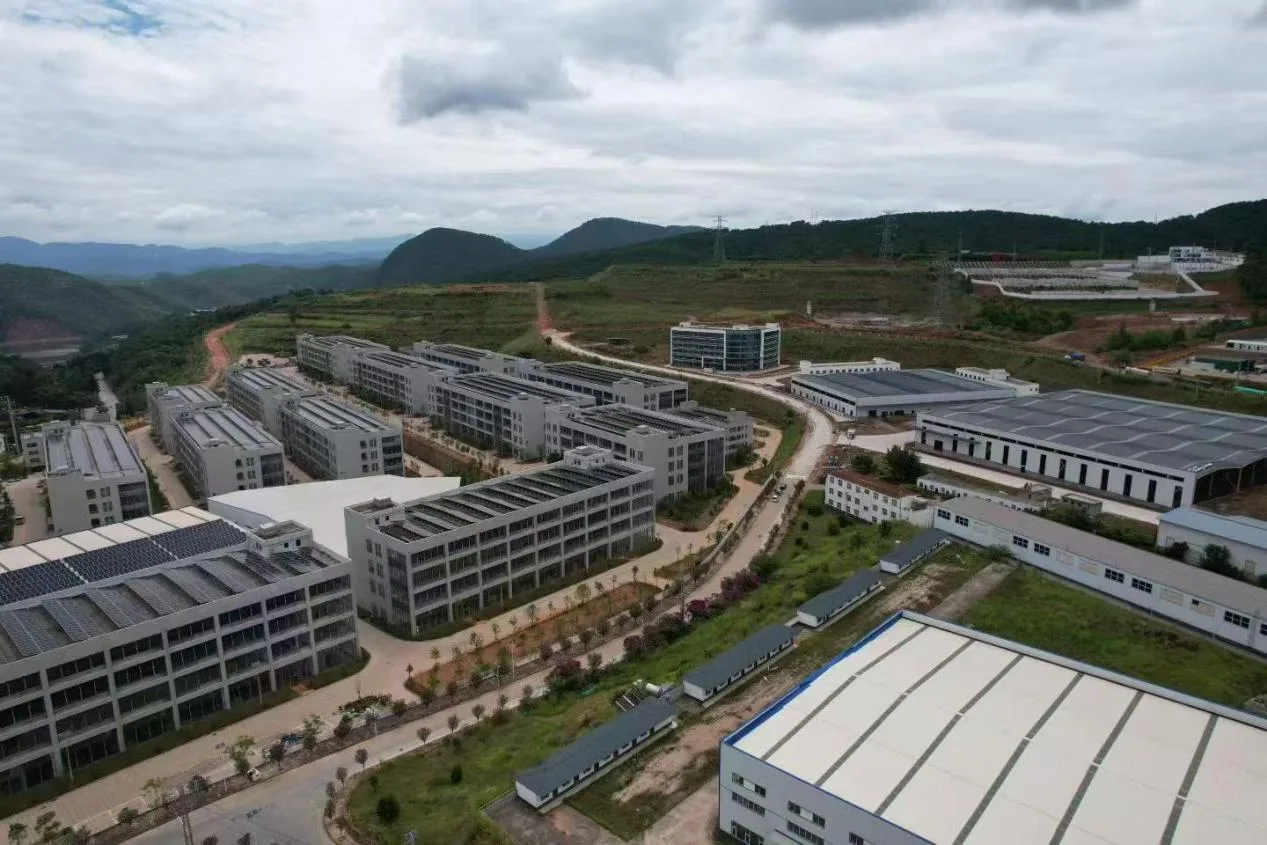

本项目位于云南省玉溪市新平县新平轻工业园区桂山片区，总装机容量 6MW，属滇中典型复合型工商业分布式电站：覆盖园区多栋混凝土厂房屋顶、开阔平地与 5°–12° 缓坡三类场地，产出电力全部供给园区企业自发自用。全线光伏支架（主材总重 126.3 吨）由四川焜泽戈秀光伏科技有限公司供货，并配套图纸优化、旧件适配、分楼栋打包与驻场安装指导。

项目按两期并网组织施工，园区共 8 栋独立生产厂房分区域分段推进，对供货节奏、构件分拣与现场安装指导的要求都高于常规单体项目：构件要按楼栋分装、按施工顺序发车，现场还要有人把关螺栓扭矩、倾角调节与基础锚固。这三件事构成本项目的交付主线。

项	内容
项目位置	云南省玉溪市新平县新平轻工业园区桂山片区
地理坐标	WGS-84：东经 101.9865624°、北纬 24.0727985°
总装机容量	6MW（复合型工商业分布式）
布设场景	混凝土厂房屋面、园区开阔平地、5°–12° 缓坡
支架供货量	126.3 吨，S350GD 基材、双面锌铝镁镀层 275g/㎡
服务内容	图纸优化、旧件适配、分类打包、驻场技术指导

环境背景：新平桂山片区地处滇中高原，全年紫外线辐射强、雨季降雨充沛、土壤呈弱酸性，红黏土地基易不均匀沉降，常年瞬时大风多发，对光伏支架力学强度、长效防腐、供货配送与落地服务综合要求极高。依据《西南高原分布式光伏支架选材与结构优化研究》（《云南电力技术》2026 年 02 期，省级电力核心期刊）调研数据，云贵酸雨、高湿区域普通热镀锌支架仅 5～8 年就会镀层脱落、构件锈蚀变形，无法匹配光伏 25 年设计使用寿命。

二、客户当时的五个问题

项目客户前期经过多厂家对比评审，最终因材质检测、结构验算、供货时效与配套服务的综合比对选定四川焜泽戈秀整体供货。立项时摆在面前的是五个具体问题：

• 非标图纸，量产与供货周期受限：客户初期提供的定制化非标支架图纸型材规格特殊，普通厂家需单独开模，加工周期长达 40 天；这会直接耽误项目两阶段并网计划，产生发电收益损失。
• 厂区留存旧配件，新旧构件无法通用：客户往年其他项目采购有主梁、压块、连接片等闲置支架配件，与新型材规格不兼容；若直接报废处理，会产生大额材料损耗，抬高整体采购成本。
• 园区厂房分散，货物混装分拣、吊装耗时严重：项目共计 8 栋独立生产厂房、分区域分段施工；若货物统一混装发货，现场工人需人工翻找对应楼栋构件，吊装等待时间长，大幅拖慢整体施工进度。
• 本地施工班组无高原光伏安装经验：客户聘请的是本地零散施工班组，只接触过小型户用光伏，不熟悉高原配重式、阶梯式支架的安装规范——螺栓扭矩、倾角调节、基础锚固极易出错，存在屋面漏水与支架形变隐患。
• 高原气候腐蚀 + 强风压双重考验：新平片区极端风速可达 32m/s，叠加高湿酸雨、强紫外线，按国标 1.5 安全系数的普通支架难以抵御极端天气；红黏土地基易不均匀沉降，也对支架基础的适配性提出更高要求。

三、焜泽戈秀的对应做法

针对上面五个问题，项目逐项落地了配套做法，从图纸、材料、包装、驻场到主材选型全部纳入交付范围。

1. 图纸通用化：非标支架改通用标准化型号，大幅缩短供货周期

收到客户原始非标施工图纸后，公司专业结构工程师结合新平当地风压、屋面荷载数据重新做结构验算，在不改变光伏阵列排布、光照倾角、屋面承重荷载的前提下，将定制非标型材替换为行业通用 S350GD 锌铝镁标准型材。优化后无需额外开模，可直接启用工厂自动化量产产线，单批次生产周期由 40 天压缩至 12 天；支架截面改为 41×41×2.5，压块改为 50×4.0，不打断工程工期，完美匹配项目分两期并网的施工计划，彻底解决非标产品排产慢、供货滞后的核心难题。全套优化图纸、荷载验算报告同步交付甲方与监理备案。

2. 定制过渡适配配件：盘活客户旧支架存货，杜绝材料浪费

安排技术人员上门梳理客户往期闲置支架配件清单，针对旧款主梁、压块、连接件的规格差异，专项设计过渡转接件、加长调节螺栓、异形适配卡扣，使全新定制配件与客户原有存货无缝拼接兼容。改造后客户全部剩余支架构件均可投入本项目使用，无需报废处理，直接削减新增材料采购支出，最大化盘活存量物资，实现新旧支架系统稳定搭配使用，规避闲置材料造成的经济损失。

3. 按单楼栋独立分类打包：简化现场分拣，节约吊装施工工时

针对园区 8 栋分散厂房，工厂执行精细化分楼栋打包方案：

• 每一栋厂房对应的主梁、次梁、立柱、压块、全套 304 不锈钢紧固件单独捆扎，外贴清晰标识，标注楼栋编号、屋面分区、构件名称、使用数量
• 大型型材与小型五金配件分区分装，每车配套对应楼栋纸质物料清单，工人开箱即可精准取用
• 物流按照施工先后顺序分车配送，先行施工楼栋货物优先发车，无需现场大面积堆放与人工翻找分拣

该打包方式直接减少 60% 现场分拣工时，吊装作业无间断连续施工，整体施工效率显著提升。

4. 驻场技术全程安装指导：弥补本地工人实操经验短板

项目进场施工阶段，公司派驻专业结构技术员长期驻新平轻工业园区，提供全流程实操帮扶：开工前集中开展岗前培训，细致讲解高原配重支架锚固、缓坡阶梯支架调平、标准螺栓扭矩、屋面防水防护全套要点；每日分楼栋现场巡检，及时纠正倾角偏差、固定松动、基础沉降预留不足等操作问题；针对滇中雨季制定构件防雨存放、防腐防护专项方案，同时发放标准化施工手册供工人随时查阅。全程技术指导有效规避安装返工与结构安全隐患，保障支架一次性验收合格。

5. 主材选用 S350GD + ZM275g 锌铝镁：适配滇中高原严苛工况

本项目 126.3 吨支架主材统一采用 S350GD 锌铝镁基材，双面镀层 275g/㎡：

• 力学性能稳定：基材屈服强度 ≥350MPa、主梁统一 2.0mm 标准壁厚，结构安全系数提升至 1.8（高于国标 1.5 的最低要求），可抵御新平极端大风、积雪荷载，长期使用不易弯曲形变
• 长效自愈防腐：盐雾测试时长突破 3000 小时，焊缝、磕碰切口可自动生成防腐保护膜，防腐效果为普通热镀锌钢材的 3–5 倍，适配本地酸雨高湿环境，保障 25 年无需大面积除锈翻新
• 配套件：全套配套 304 不锈钢压块、紧固螺栓，户外长期使用无锈蚀、无松动隐患

6. 分场景定制三类支架结构：适配园区多元场地条件

• 混凝土厂房屋面：配重式可调支架，无需打孔破坏屋面防水层，倾角 10°–25° 无级可调，严格控制屋面均布荷载
• 厂区开阔平地：双立柱刚性支架，搭配独立锚杆基础，缓解红黏土不均匀沉降，经阴影仿真优化阵列排布，提升整体发电量
• 5°–12° 缓坡地带：等高线阶梯式支架，立柱高度梯度调节，无需大面积土方开挖，原有地貌不受破坏，阵列受力均衡

7. 模块化预制 + 多区域仓储联动：保障分期稳定供货

工厂提前完成型材裁切、冲孔、焊接预制，所有构件统一编号；依托公司成都、眉山、广安、乐山、玉溪多地现货仓储基地就近调配物料，分批次按施工计划配送至工地，彻底解决偏远园区物流中转慢、供货延期问题；同步交付全套材质检测报告、结构验算图纸与质保文件。

四、项目成效

整套 126.3 吨 S350GD 275g 锌铝镁支架全部安装完成后，历经新平全年雨季、大风与温差交替考验，整体结构无偏移、钢材无镀层脱落锈蚀，电站日均发电量完全达到前期设计指标。

供货周期：图纸通用化改造把供货周期缩短 28 天（单批次生产周期由 40 天压缩至 12 天），项目按期完成两阶段并网，没有产生发电收益损失。

材料成本：定制过渡适配配件盘活了客户全部旧支架存货，无需报废处理，直接削减新增材料采购支出，规避了闲置材料造成的经济损失。

施工效率：分楼栋精细化打包分拣，压缩了现场吊装与配货耗时，整体施工工期缩短约 15%，吊装作业无间断连续施工。

验收结果：驻场技术全程安装指导，有效规避安装返工与结构安全隐患，支架结构一次性通过监理验收。

全生命周期成本：对比传统热镀锌支架方案测算，整套支架 25 年全生命周期运维成本降低约 70%，无需定期除锈、更换构件。

园区运维方与施工总包方对图纸优化、旧件适配、精细化打包、驻场技术指导、多区域极速供货等一站式配套服务高度认可；园区后续扩容项目已确定继续合作。

五、本案例最有参考价值的一点

对存量项目改造或多期并网的项目来说，支架不该只按「卖型材」来做。这个项目真正起作用的是四项交付能力：

• 图纸能不能通用化——非标改通用，省掉 40 天开模周期，供货周期压到 12 天，直接决定两期并网节点能否保住
• 客户手里的旧料能不能复用——设计过渡转接件盘活存量配件，既降低采购成本，也避免材料报废
• 货物能不能按栋分装——8 栋厂房独立打包贴标、按施工顺序发车，现场分拣工时减少 60%
• 现场有没有人把关扭矩与倾角——驻场技术员做岗前培训与每日巡检，避免返工与结构隐患，支架一次性通过监理验收

这四件事决定了交付周期和最终成本。本项目的做法是把它们都变成标准动作，也因此在项目结束后获得了园区运维方与施工总包方的认可，园区后续扩容项目继续合作。

参考依据

项目实施全过程严格遵循国家级、省级光伏工程期刊关于西南高原选材与设计标准的要求，相关参考文献如下：

• 陈曦. 西南高原分布式光伏支架选材与结构优化研究 [J]. 云南电力技术（省级电力核心期刊）, 2026 年 02 期
• 王岷. 太阳能光伏支架材料环境适配性分析 [J]. 南方能源建设（省级能源期刊）, 2025 年 11 期
• 李静. 光伏支架结构材料选用策略研究 [J]. 工程技术研究（国家级工程期刊）, 2025 年 18 期
• 赵凯. 混凝土屋面分布式光伏支架适配设计要点 [J]. 南方能源建设, 2025 年 09 期

项目某方阵材料清单

名称	规格型号	单位
前立柱	S350GD，275g/㎡，41×41×2.5，L=220mm	支
中立柱	S350GD，275g/㎡，41×41×2.5，L=500mm	支
后立柱	S350GD，275g/㎡，41×41×2.5，L=750mm	支
斜梁	S350GD，275g/㎡，41×41×2.5，L=4000mm	支
斜撑	S350GD，275g/㎡，41×41×2.5，L=750mm	支
檩条	S350GD，275g/㎡，41×41×2.5，L=33300mm	支
背拉杆	S350GD，275g/㎡，41×41×2.5，L=3880mm	支
三孔底座	170×84×6.0 预埋板（中心距 84）+ 150×3.0 调整件	个
三角连接件	S350GD，275g/㎡，150×65×2.5mm	个
檩条直连件	S350GD，275g/㎡，200×40×2.5mm	个
中压整套	50×4.0mm 压块 + M8×45 螺杆 + M8 弹垫 + 塑翼	套
边压整套	50×4.0mm 压块 + M8×45 螺杆 + M8 弹垫 + 塑翼	套
内六M10×30	热镀锌 Q235B，配 2 平 1 弹 1 母	套
内六M10×80	热镀锌 Q235B，配 2 平 1 弹 1 母	套

供货与仓储覆盖与交付保障

四川焜泽戈秀光伏科技有限公司立足四川本土生产基地，搭建覆盖全省、辐射云贵渝的仓储物流网络；工厂具备型材裁切、冲孔、焊接预制的成套生产与加工能力，构件统一编号后按施工计划分批配送。公司在成都、眉山、广安、乐山、玉溪设有现货仓储基地，多区域现货仓同步调配，远近项目均可快速供货。

供货服务范围：

• 成都全域及周边区县：邛崃、简阳、都江堰、彭州、崇州、大邑、蒲江、金堂、新都、温江、双流、郫都
• 成德眉资同城片区：眉山全域、德阳广汉 / 什邡 / 绵竹 / 中江、资阳安岳 / 乐至
• 川东片区：广安、南充、达州、巴中
• 川南片区：乐山、宜宾、泸州、自贡、内江
• 川西片区：雅安、绵阳
• 重庆全域：渝中区、江北区、沙坪坝区、九龙坡区、南岸区、渝北区、巴南区、大渡口区、北碚区；重庆都市圈近郊 / 下辖远郊市辖区：江津区、合川区、永川区、璧山区、长寿区、南川区、綦江区、大足区、铜梁区、潼南区、荣昌区、涪陵区
• 云南：玉溪、楚雄、曲靖、昭通、红河、文山等滇中、滇东、滇南各大工业园区与村镇户用光伏市场

仓储与交付配套：项目型材在工厂提前完成裁切、冲孔、焊接预制并统一编号，依托成都、眉山、广安、乐山、玉溪等多地现货仓储基地就近调配，分批次按施工计划配送至工地，避免偏远园区物流中转慢、供货延期；同步交付全套材质检测报告、结构验算图纸与质保文件。

常见问题

Q：客户图纸是非标型材，供货周期会不会拖长？

A：不会。结构工程师按当地风压、屋面荷载重新做结构验算，在不改变光伏阵列排布、光照倾角与屋面承重荷载的前提下，把定制非标型材替换为通用 S350GD 锌铝镁标准型材（支架 41×41×2.5，压块 50×4.0），免开模、可直接启用工厂自动化量产产线，单批次生产周期由 40 天压缩至 12 天，匹配项目分两期并网的施工计划。

Q：厂区留存的旧支架配件还能用吗？

A：可以。我们上门梳理客户往期闲置配件清单，针对旧款主梁、压块、连接件的规格差异，专项设计过渡转接件、加长调节螺栓与异形适配卡扣，使全新定制配件与原有存货无缝拼接兼容；客户全部剩余支架构件均可投入本项目使用，无需报废处理。

Q：滇中高原的酸雨、强紫外线和红黏土不均匀沉降怎么解决？

A：主材采用 S350GD 锌铝镁基材、双面镀层 275g/㎡：基材屈服强度 ≥350MPa、主梁统一 2.0mm 标准壁厚，结构安全系数提升至 1.8；盐雾测试超过 3000 小时，切口可自动生成防腐保护膜，防腐效果为普通热镀锌的 3–5 倍。基础按场景适配：混凝土厂房屋面用配重式可调支架（不打孔，倾角 10°–25° 无级可调），园区开阔平地用双立柱刚性支架配独立锚杆基础以缓解红黏土不均匀沉降，5°–12° 缓坡用等高线阶梯式支架。
