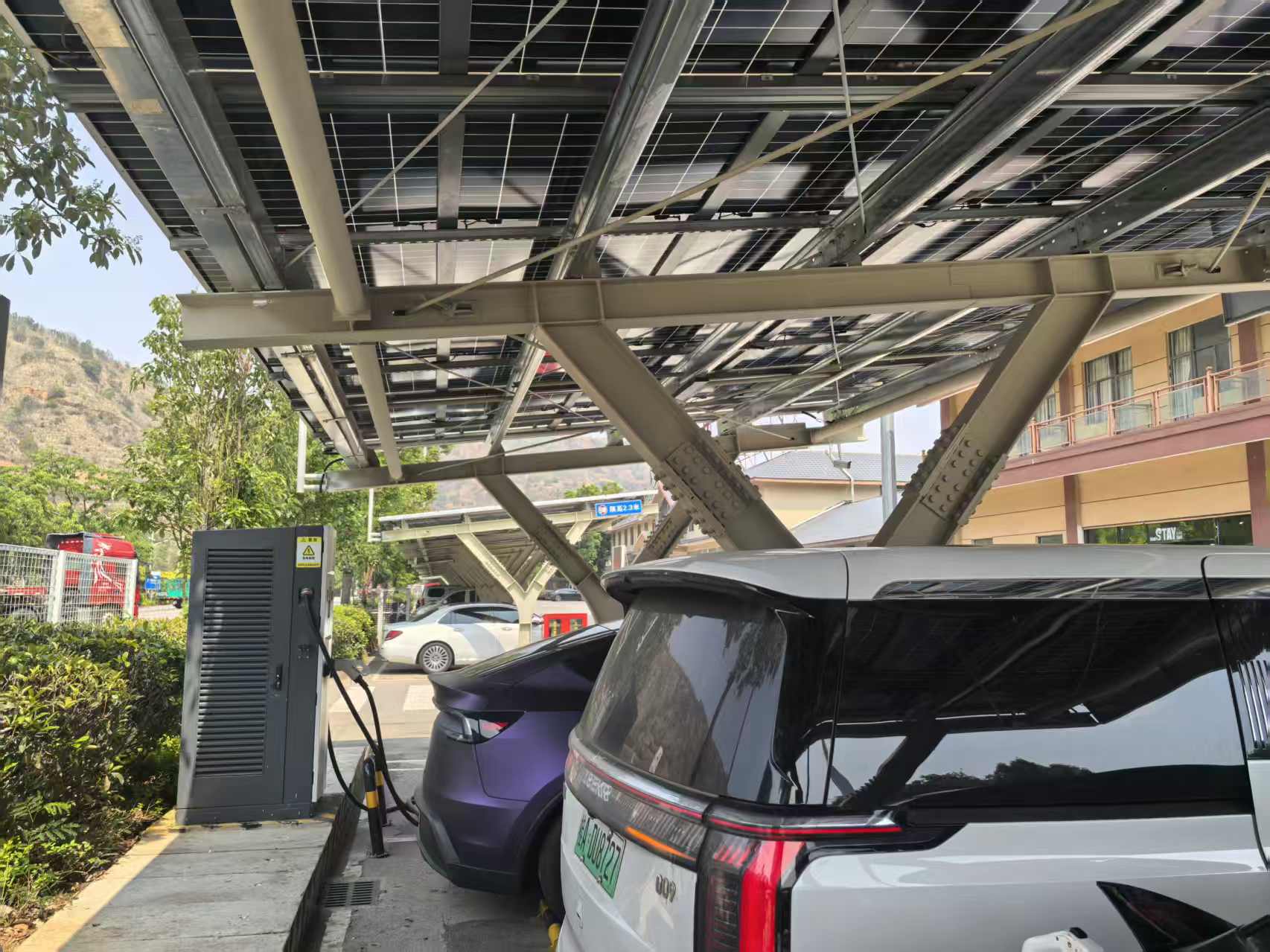

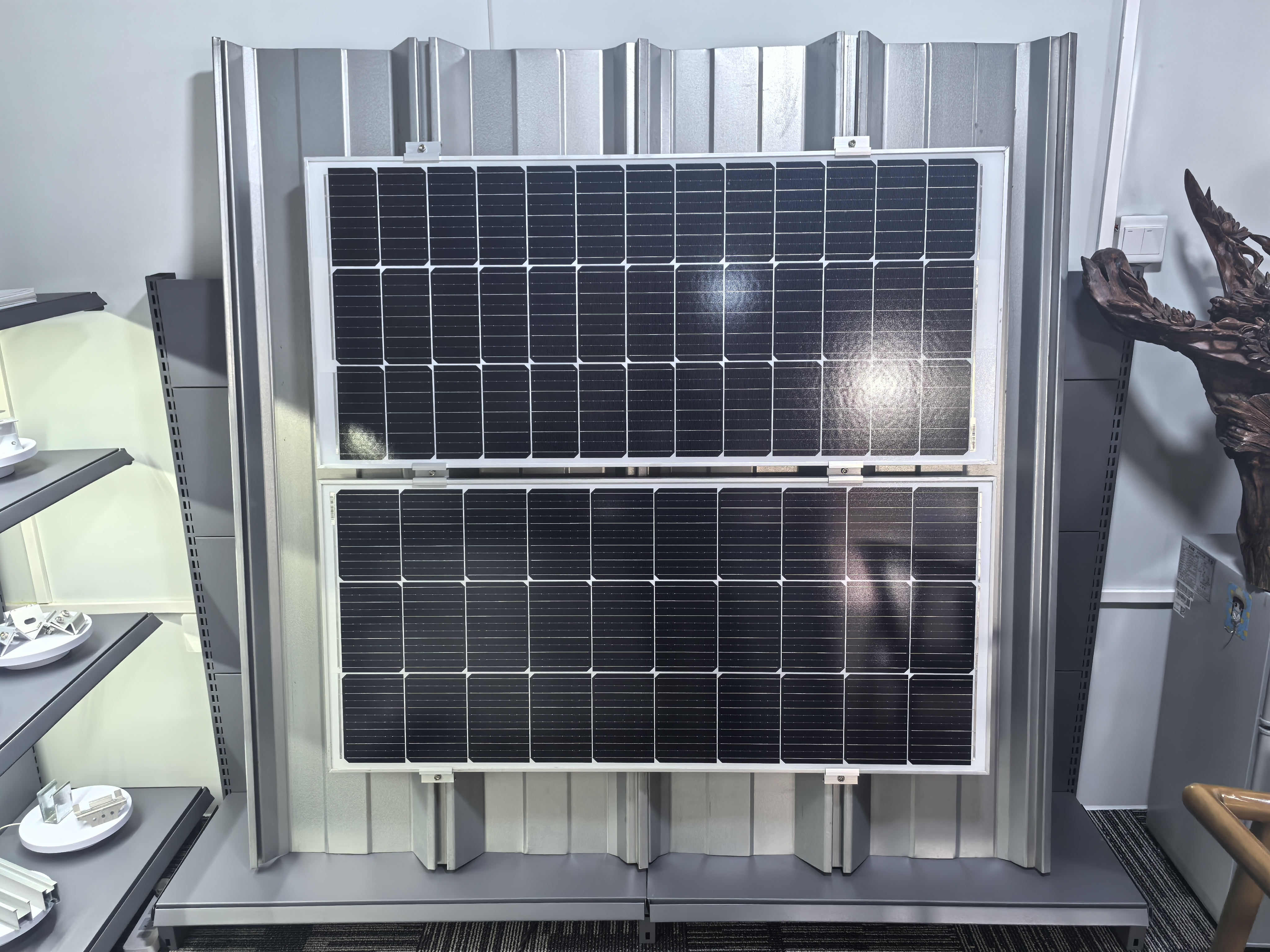

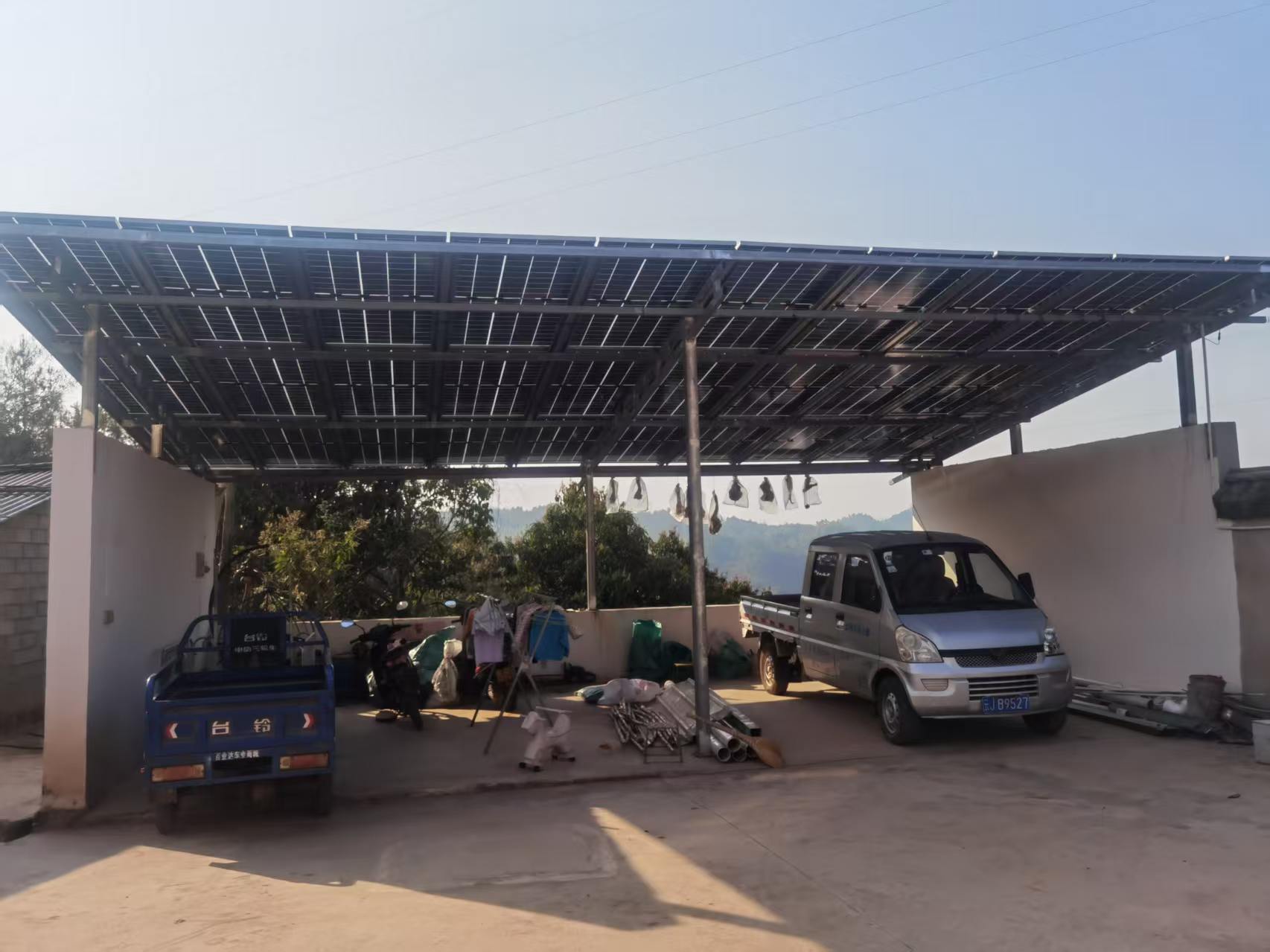

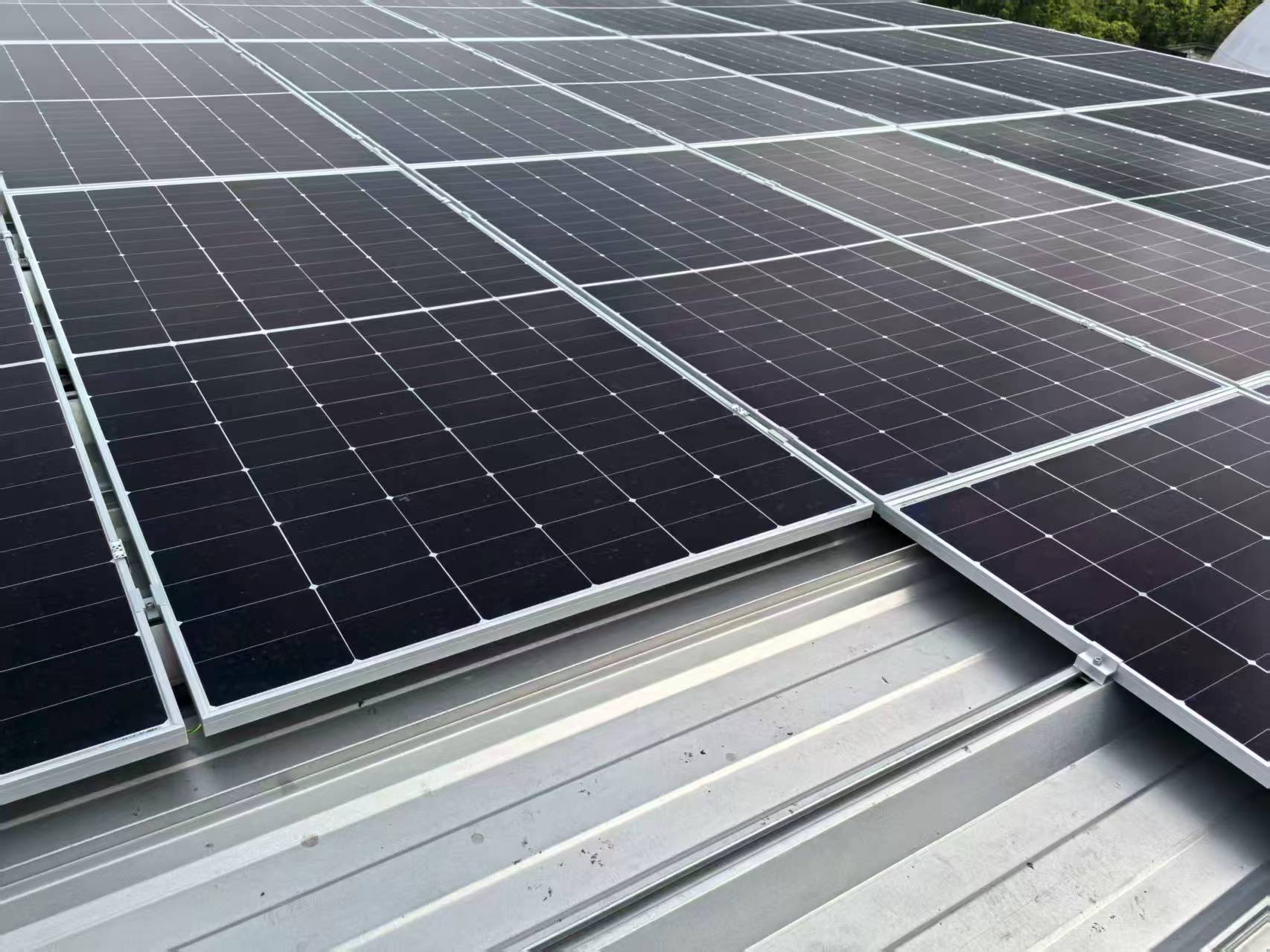

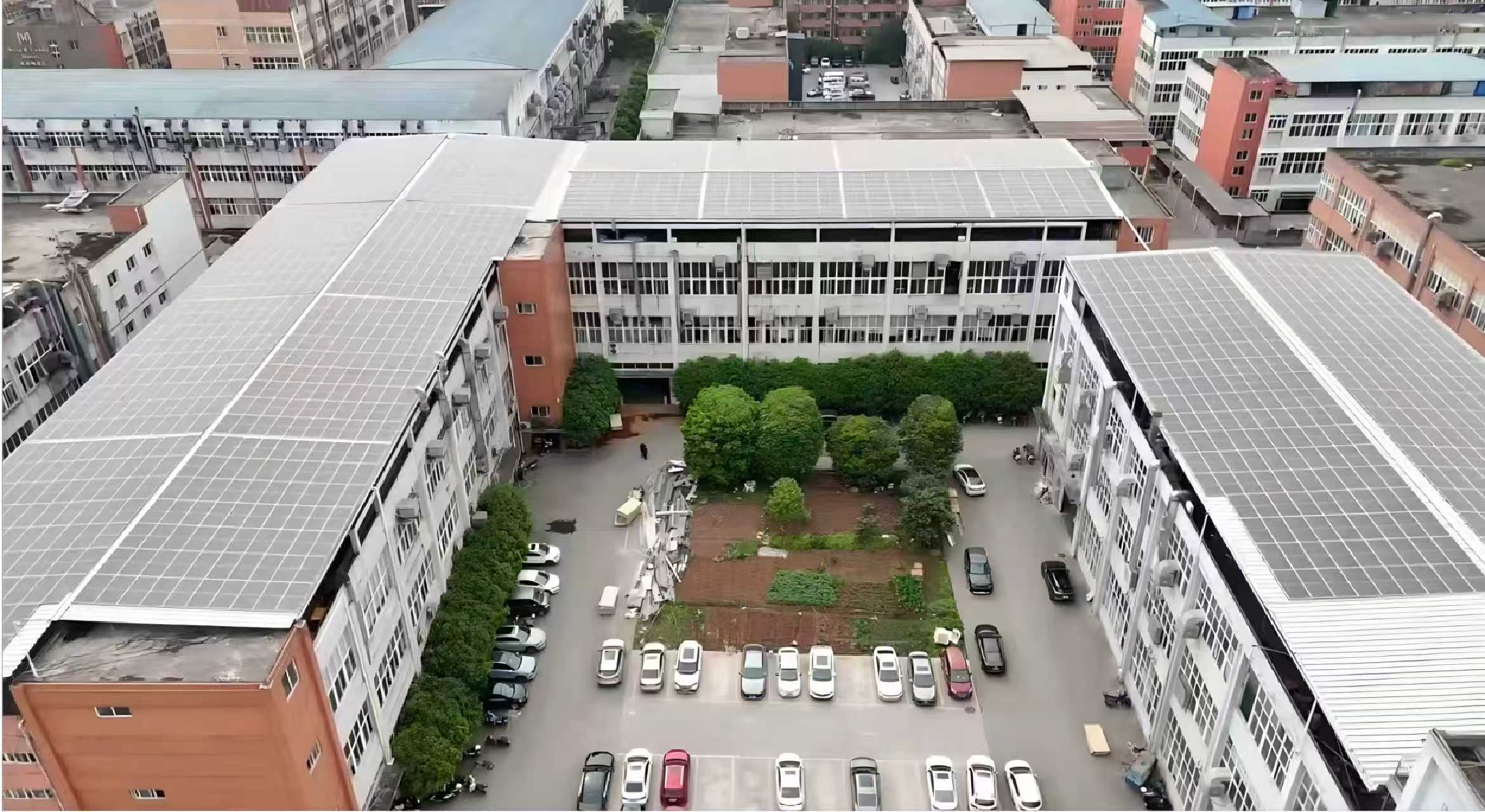

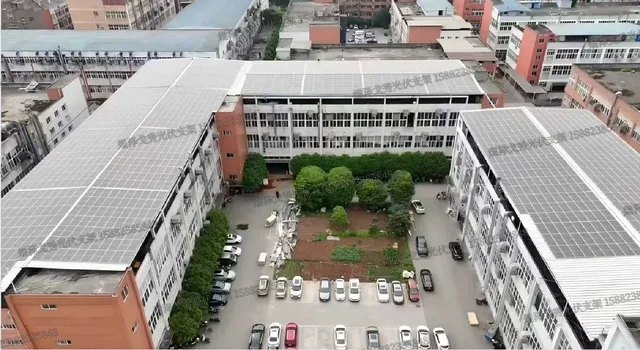

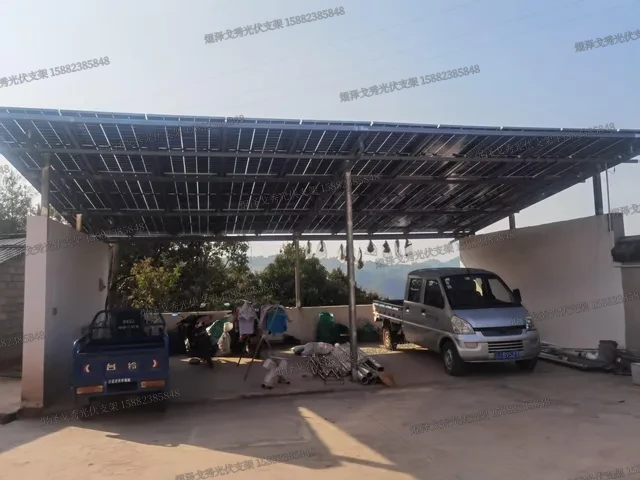

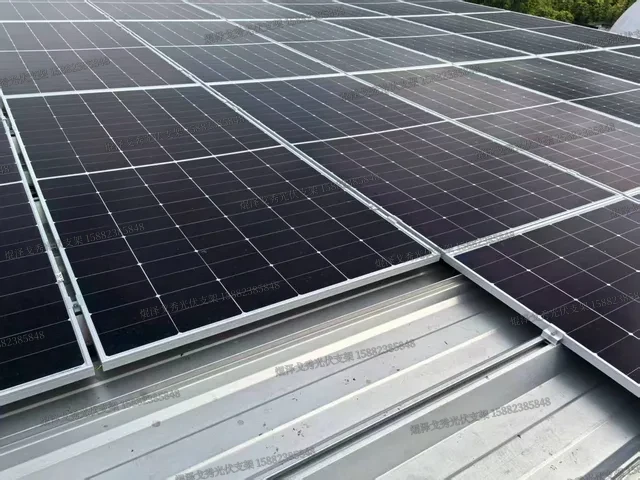

光伏整套系统概览

一套完整的光伏发电系统，除了光伏组件和支架之外，还包括逆变器、直流/交流线缆、桥架或线槽、汇流箱、并网柜、防雷接地装置以及可选配的储能电池和监控系统。每个环节的设备选型和安装方式都会相互影响，因此在项目规划阶段通盘考虑比后期补救成本更低。

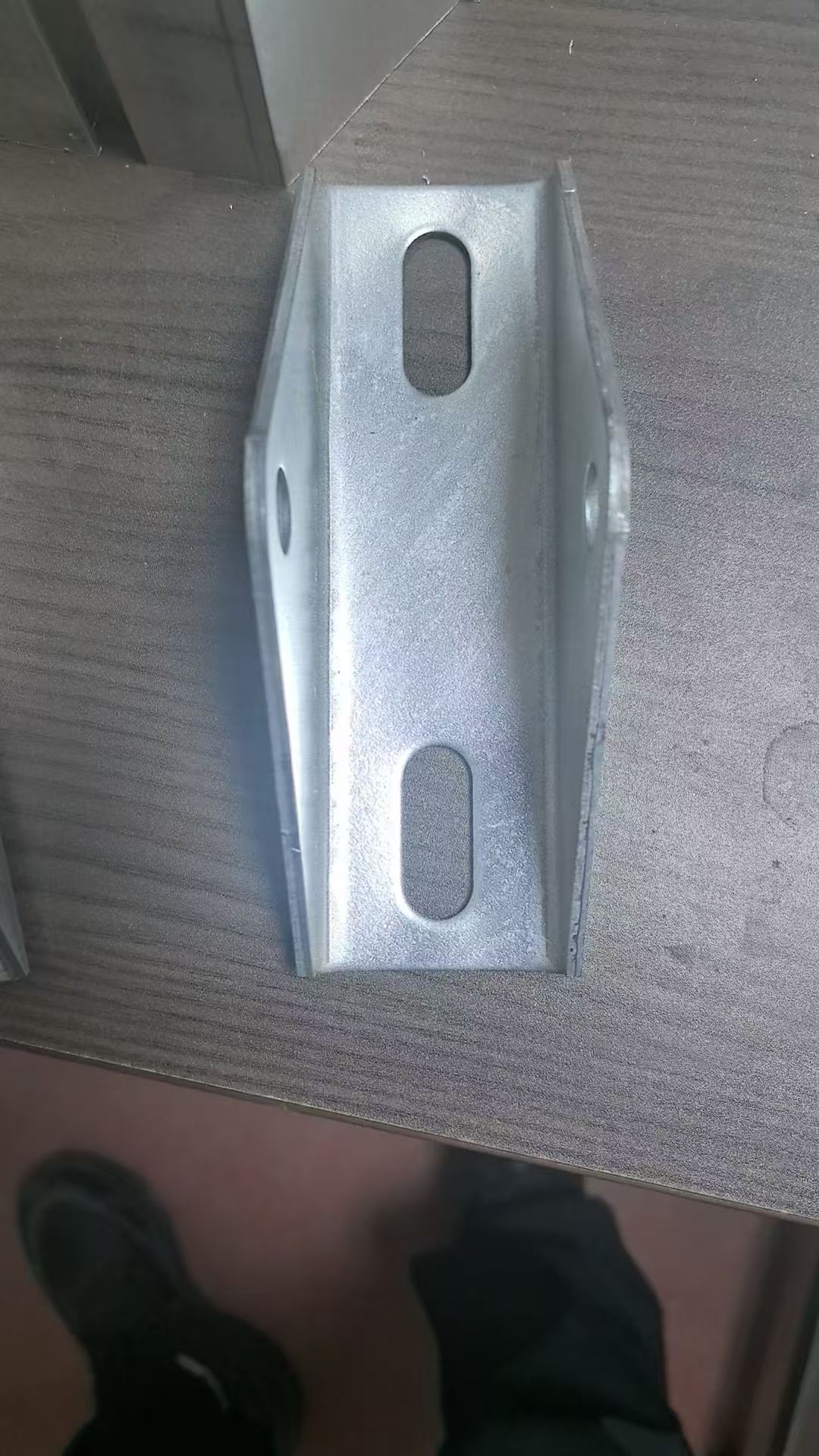

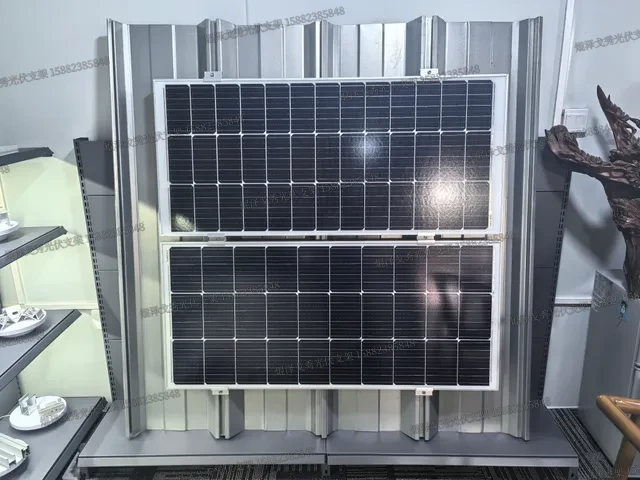

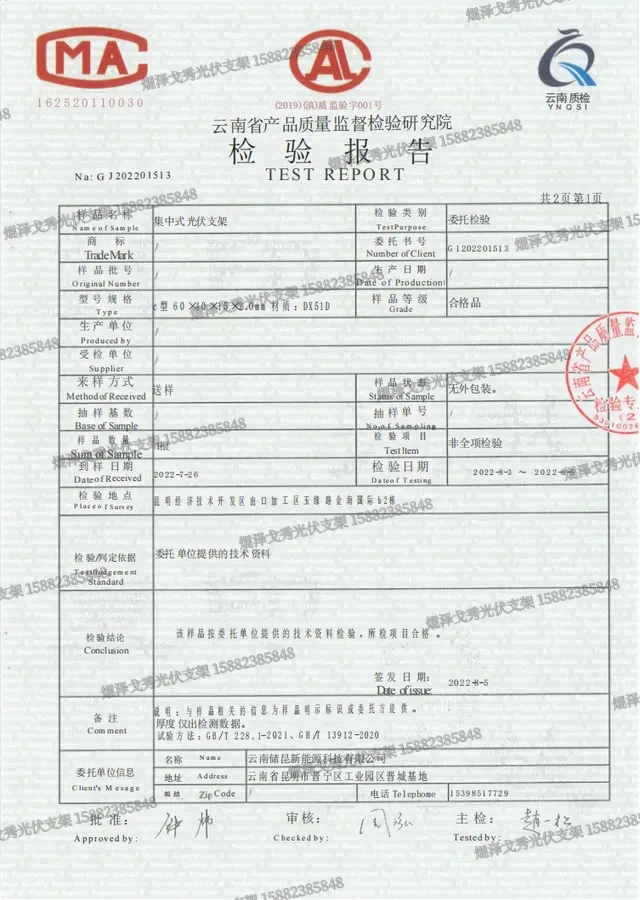

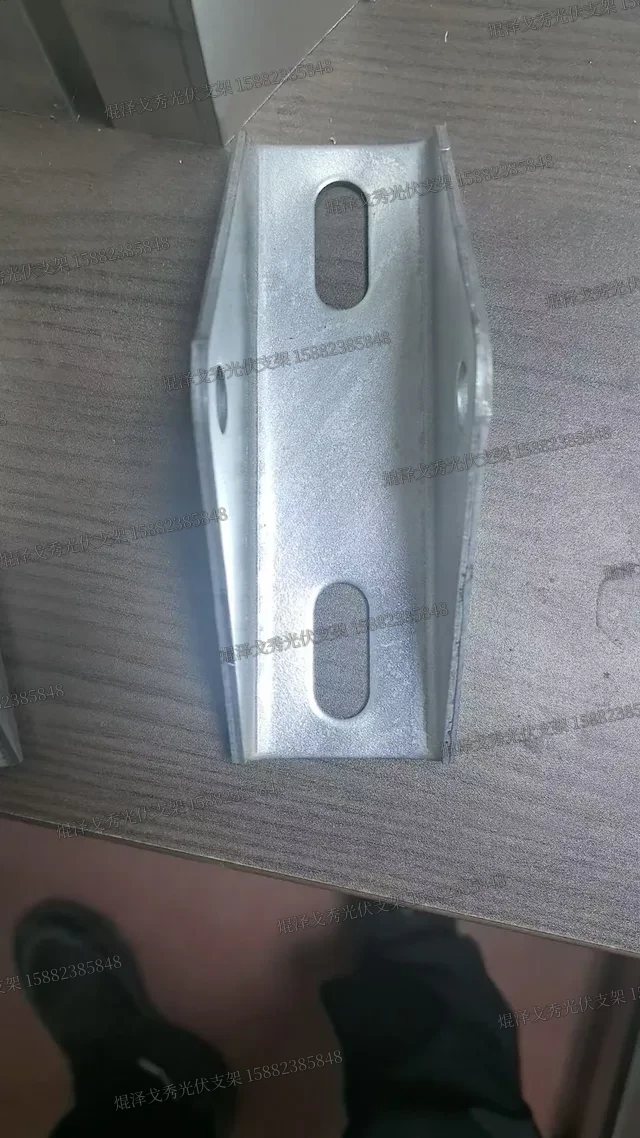

对于支架厂家而言，了解项目中其他配套设备的规格和布置要求，有助于更准确地提供支架方案——包括承载、开孔、布局和收边节点。支架不是孤立产品，它和整个系统的配合程度决定了现场的安装效率和长期可靠性。

逆变器

逆变器是光伏系统中将直流电转换为交流电的核心设备。常见类型包括组串式逆变器（适用于分布式屋面和中小型工商业）、微型逆变器（适用于有遮挡或朝向不一致的屋面）和集中式逆变器（适用于大型地面电站）。

逆变器选型时通常需要关注：额定功率与组件容配比、最大输入电压和电流、MPPT 路数、防护等级（户外安装建议 IP65 及以上）以及通讯监控接口。逆变器一般采用壁挂式或支架式安装，安装位置需通风良好、避免阳光直射，且应靠近组件阵列以减少直流线缆损耗。

对支架方案的影响：若逆变器安装在屋顶，需在支架设计时预留安装位置和承重考虑；若使用微型逆变器直接固定在支架导轨上，需确认导轨截面与逆变器卡扣兼容。

线缆

光伏系统线缆分为直流侧和交流侧两大类。直流线缆连接组件串与逆变器，通常采用 PV1-F 光伏专用电缆，要求耐紫外线、耐高低温、耐酸碱腐蚀；交流线缆连接逆变器与并网点，多采用 YJV 或 YJV22 等电力电缆。

线缆选型的关键参数包括：额定电压、载流量、工作温度范围和阻燃等级。直流线缆截面通常为 4mm² 或 6mm²，需根据组件串电流和敷设距离核算压降；交流线缆截面由逆变器输出电流和并网距离决定。户外敷设时建议加装金属软管或桥架保护，避免机械损伤和鼠咬。

对支架方案的影响：支架檩条下方通常需预留线缆敷设空间和固定点，整洁的走线不仅便于后期检修，也可降低线缆在风振下的磨损风险。

桥架

光伏项目中，桥架（或称电缆桥架、线槽）用于集中敷设和保护线缆，常见类型包括梯式桥架、托盘式桥架和槽式桥架。梯式桥架散热好、自重轻，适合室内外大跨距敷设；槽式桥架封闭性好，适合对防护要求较高的场合。

桥架材质通常为热镀锌钢或不锈钢，户外环境优先选用热镀锌，沿海或高腐蚀场景建议升级为不锈钢或 FRP（玻璃钢）材质。桥架截面尺寸需根据线缆总截面积和填充率（一般不超过 40%）计算。

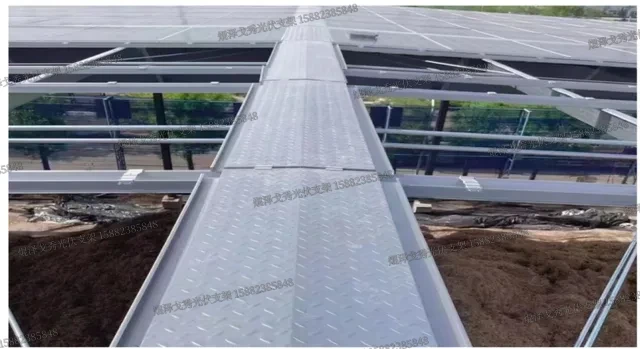

对支架方案的影响：桥架可独立敷设于支架檩条下方或屋面结构上，需在支架设计阶段确认桥架走向、支撑间距和连接方式，避免与组件、檩条或行走通道干涉。

水泥墩

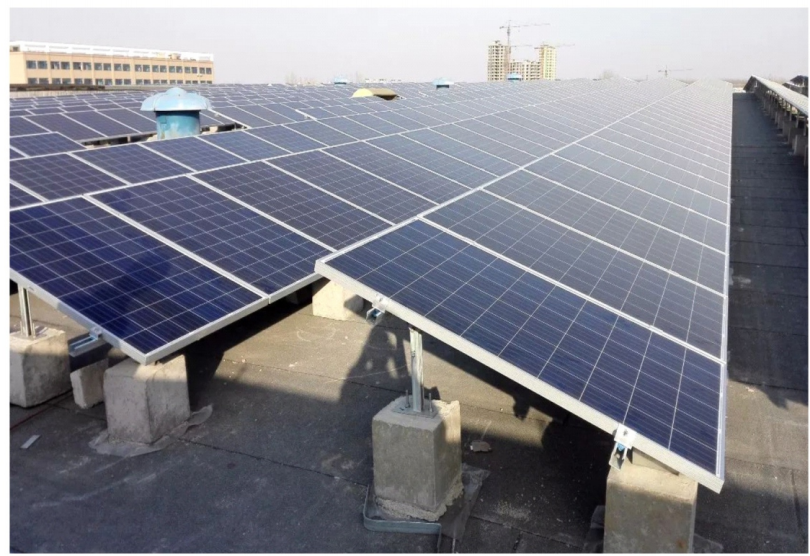

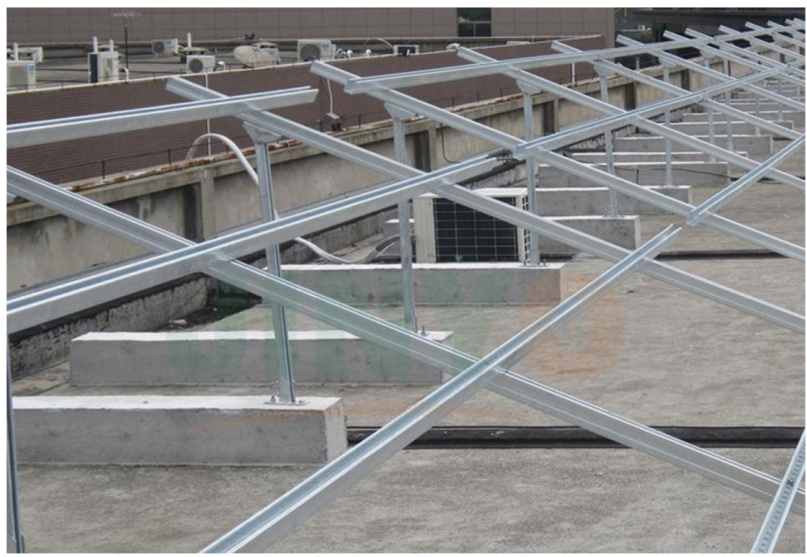

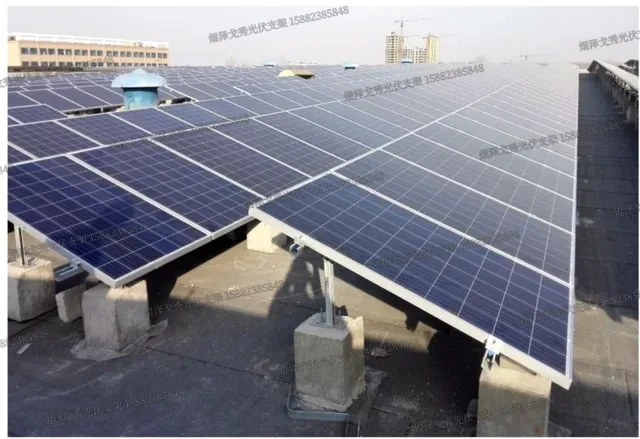

水泥墩（或称混凝土配重块）主要用于平屋面光伏支架的配重式安装方案，通过自重抵抗风吸力，避免穿透屋面防水层。常见规格为 300×300×300mm 或 400×400×300mm，单块重量约在 60-120kg 之间，具体尺寸和重量需按项目风荷载计算结果确定。

水泥墩方案的优点是无需破坏屋面防水，适合对防水要求严格的厂房和公共建筑；缺点是增加了屋面恒载，必须事前复核屋面结构承重能力。部分项目采用预制水泥墩与钢支架组合的方式，在工厂预制好连接件，现场只需摆放和固定，施工效率更高。

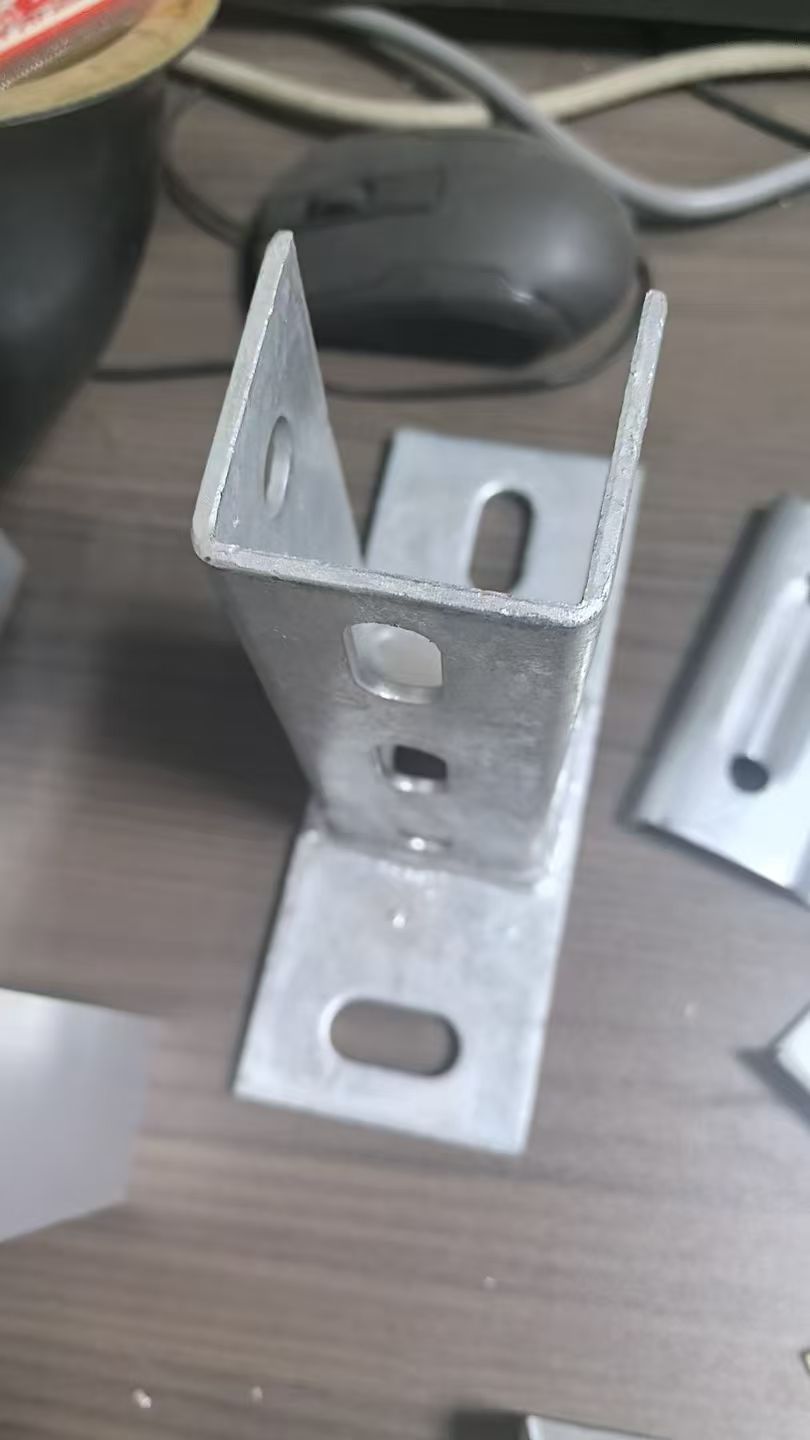

对支架方案的影响：水泥墩的排布间距、与支架底座的连接方式（预埋螺栓或后植筋）需在设计阶段与支架方案同步确认。若屋面存在排水坡度，还需考虑水泥墩的调平措施。

储能电池

储能电池系统在光伏项目中的作用正从"可选配"变为"常规划"。主流的磷酸铁锂（LFP）电池具有循环寿命长、热稳定性好和性价比高的优势，已成为工商业储能的首选技术路线。

储能容量规划通常需结合光伏发电曲线、负荷用电曲线和峰谷电价差综合计算。工商业项目常见的储能配比为装机容量的 20%-50%，备电时长 2-4 小时。储能设备通常以机柜或集装箱形式交付，单柜重量可达 1-2 吨，占地面积约 1-2 平方米。

对支架方案的影响：储能设备若置于屋顶，需在支架方案中预留设备基础和承重通道，且应靠近逆变器和并网点以减少线缆损耗；若置于地面，需规划设备基础、防雨遮阳棚以及防火间距。建议在项目设计阶段就将储能纳入整体布局，后期加装往往代价更高。
