贵州铜仁金瑞新材料 5.19MW 矿山多场景光伏支架工程

一、项目概况

贵州铜仁金瑞新材料 5191.20kWp 分布式光伏项目，是西南地区矿山多场景光伏应用的典型案例。项目把锰渣库护坡（矿坡）、锰渣库坡顶（矿顶）、厂区混凝土空地、宿舍楼与办公楼四类场景一体化设计施工，实现工业废弃地资源化利用与清洁能源生产双重价值。项目设计使用年限 25 年以上，支架全部由四川焜泽戈秀光伏科技有限公司供货。

项	内容
项目位置	贵州省铜仁市
业主	贵州铜仁金瑞新材料
总装机容量	直流侧 5.19MWp / 交流侧 4.19MW
场景占比	矿坡 45%、矿顶 20%、混凝土空地 15%、楼顶 20%
技术核心	矿山多场景支架适配与生态友好型基础（微型钢管桩、扩大基础 + 微型桩、配重式）
建设范围	锰渣库护坡（矿坡）、锰渣库坡顶（矿顶）、厂区混凝土硬化空地、宿舍楼与办公楼屋面
依据	《贵州省山地光伏建设技术导则》

环境与工况：项目位于贵州省铜仁市矿区，空气潮湿且存在化学物质侵蚀；场地包含锰渣库护坡与坡顶（下方设有防渗层）、厂区混凝土硬化空地、宿舍楼与办公楼屋面四类条件，四类场地的承载方式与环保约束完全不同。

二、客户痛点与现场挑战

矿山多场景光伏的挑战按场地分四类：

• 矿坡（锰渣库护坡）：坡度 15°–35°、地质为松散锰渣堆积体，既要保证基础抗拔抗倾覆，又要控制施工对边坡稳定性的影响，同时还要应对化学腐蚀。
• 矿顶（锰渣库坡顶）：下方设有锰渣库防渗层，基础施工严禁穿透，是环保安全的核心控制点。
• 厂区混凝土空地：硬化地面强度 C25 以上、厚 15–20cm，核心是不破坏原有地面结构。
• 宿舍楼与办公楼：钢筋混凝土平屋面，需在承载力范围内布置支架，且不得破坏防水层。

三、四类场景的做法

项目把厂区内的四类场地一次性纳入设计：锰渣库护坡（矿坡，占比 45%）、锰渣库坡顶（矿顶，20%）、厂区混凝土硬化空地（15%）、宿舍楼与办公楼屋面（20%）。四类场地的地质条件、承载方式与环保约束完全不同，支架形式与基础做法也随之分别定制，但材质与标准全项目统一。

2.1 矿坡（锰渣库护坡，45%）——技术难度最高的场景

矿坡坡面坡度 15°–35°，地质为松散锰渣堆积体，还伴随化学腐蚀风险。施工既要控制对边坡稳定性的影响，不能大范围削坡，又要保证基础在松散渣体中具备足够的抗拔力与抗倾覆能力。焜泽戈秀为此提供定制化阶梯式支架产品，按坡度分档布置：

坡度分区	支架做法
15°–20°	标准固定支架顺坡布置，组件倾角 25°
20°–28°	加高支架错层布置
28°–35°	阶梯式支架梯田式布置，每级台阶高差 0.5–1.2m

核心技术——「三桩定位法」：每组支架采用三角形布置的三根微型钢管桩支撑，桩深 1.2–1.8 米，确保在松散渣体中具备足够的抗拔力与抗倾覆能力；桩顶配置可调式连接座，用于适应坡面起伏，让同一组支架在斜坡上仍能保持受力均匀、组件平面不歪斜。

2.2 矿顶（锰渣库坡顶，20%）——环保安全是首要控制点

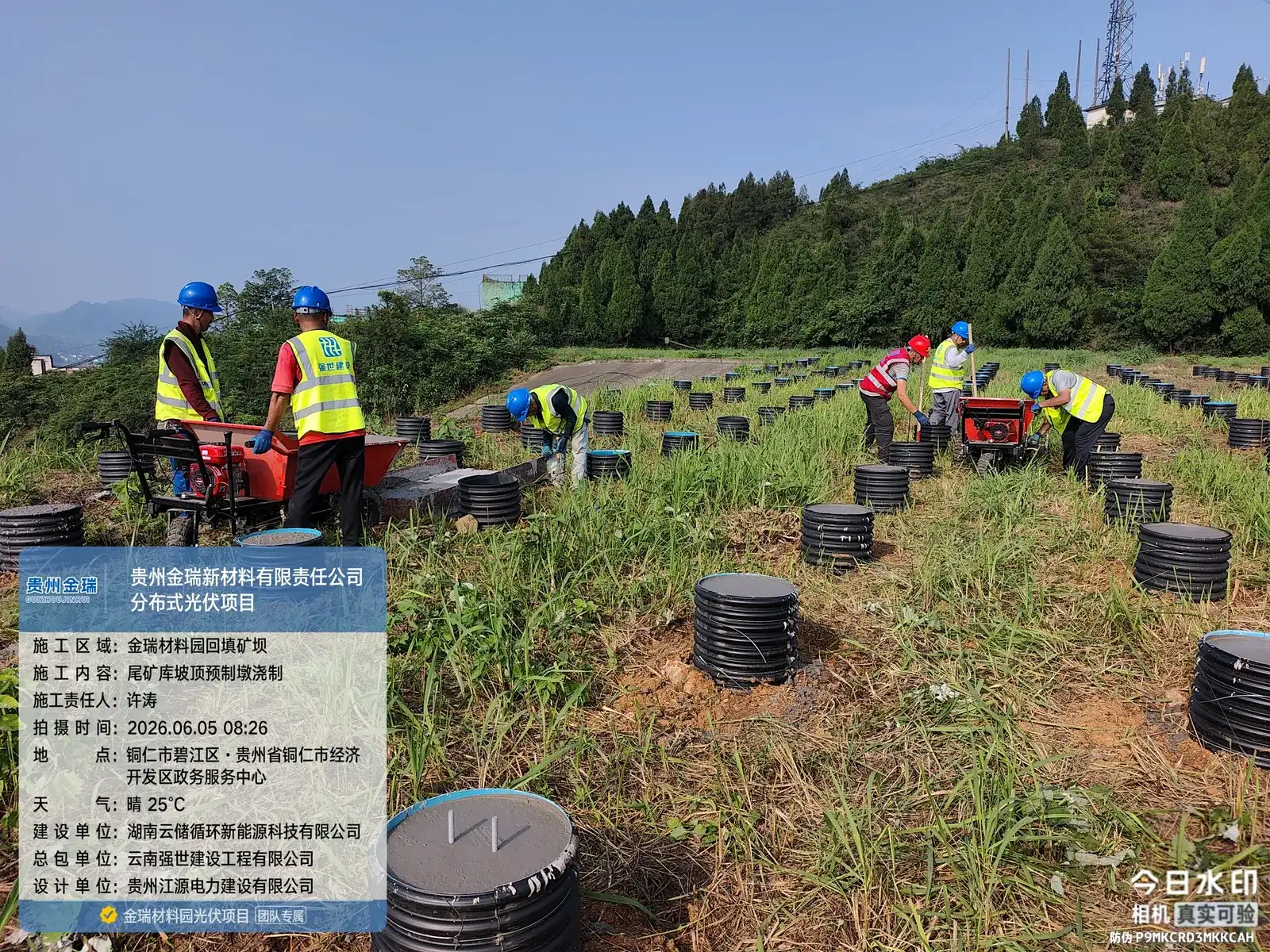

矿顶地形相对平缓（坡度 5°–15°），但下方设有锰渣库防渗层，基础施工严禁穿透，这是本场景的环保安全核心控制点。焜泽戈秀提供标准固定支架系统：采用锌铝镁 275g/㎡ Q235B 材质标准固定支架，组件倾角 28°，行列式布置、前后排间距 4.5 米；基础采用扩大基础与微型桩组合方案，埋深控制在 0.8 米以内，确保不穿透下方防渗层。

防渗层保护贯穿施工全过程：施工前用地质雷达精确定位防渗层位置；以人工开挖为主，严禁大功率机械作业；基础底部铺设 30cm 砂垫层分散应力；完工后对防渗层做完整性检测。

2.3 厂区混凝土空地（15%）——不破坏原有地面结构

厂区混凝土硬化空地强度在 C25 以上、厚度 15–20cm，核心挑战是不破坏原有地面结构。焜泽戈秀给出配重式与化学锚栓两套支架方案：

方案	做法	适用场景与优势
配重式（推荐）	通过预制混凝土压重块提供抗风与抗倾覆力，无需打孔	不破坏地面、可搬迁复用、施工速度快
化学锚栓	M16 化学锚栓固定，钻孔深 120mm、不穿透混凝土层	结构稳固、抗风性能好，适用于长期固定区域

设计上还兼顾了多功能复用：部分区域采用加高支架，兼作光伏车棚；沿人行道布置的阵列同时形成遮阳廊道。

2.4 宿舍楼与办公楼（20%）——钢筋混凝土平屋面的自发自用

办公楼（约 120KW）与宿舍楼（约 200KW）均为钢筋混凝土平屋面，采用自发自用模式。焜泽戈秀提供专业屋面光伏支架系统：全部采用锌铝镁材质配重式平屋面支架，无需打孔、不破坏防水层，组件倾角 15°，兼顾发电量与抗风性能；支架底部设橡胶垫，避免划伤防水层；压重块均匀分布，避免局部荷载集中。

安全保障上，施工前做专业屋面承载力验算，系统总荷载控制在 0.3kN/㎡ 以内，并考虑风雪荷载的组合作用。

四、统一方案与核心技术

四大场景的支架全部由四川焜泽戈秀光伏科技有限公司统一供货，材质统一采用锌铝镁 275g/㎡ Q235B，确保全项目标准一致。该材质的耐腐蚀性是传统热镀锌的 3–5 倍，可有效抵御矿区潮湿空气与化学物质侵蚀，保障 25 年以上使用寿命。

微型钢管桩是矿山边坡光伏的核心基础技术：相比传统混凝土基础，工期缩短约 40%，生态扰动降低约 70%，对边坡稳定性影响小，且地形适应性强——这正是矿坡这类"不能大挖、又不能不打基础"的场景所需要的方案。

安装阶段还有三个关键点：一是坡度适应性，通过 BIM 建模与支架可调结构实现逐组适配；二是水土保持，采用「随挖随浇随恢复」模式，边施工边复绿；三是物料运输，引入无人机吊装，避免为运输新开临时道路、破坏生态。

五、项目成效

发电效益：项目年等效利用小时数 986 小时，超出预期约 3.2%，年发电约 512 万千瓦时；相当于每年节约标准煤 1580 吨、减排二氧化碳 4250 吨、二氧化硫约 128 吨、氮氧化物约 64 吨。其中矿顶场景表现最佳，年利用小时数达 1005 小时。

生态与安全效益：光伏板遮阴降低了锰渣库水分蒸发，板下植被覆盖率提升至 65% 以上；减少了雨水对渣体坡面的冲刷，降低水土流失风险；支架系统与坡面防护结合，增强了边坡整体稳定性，实现"生态修复 + 清洁能源 + 空间集约"的融合。

经济效益：项目自发自用比例 60% 以上，有效降低用电成本；投资回报周期约 5.5–6.5 年，与普通地面光伏基本持平。

六、经验与复制性

项目验证了「生态修复 + 清洁能源 + 空间集约」融合模式的可行性：矿山废弃地（护坡、坡顶）与厂区空地、屋顶可以共用一套支架材质与标准，只在基础形式上按地质分型。焜泽戈秀的支架产品与基础方案已在贵州多个矿山光伏项目应用。

供货与仓储覆盖与交付保障

四川焜泽戈秀光伏科技有限公司立足四川本土生产基地，搭建覆盖全省、辐射云贵渝的仓储物流网络；工厂具备型材裁切、冲孔、焊接预制的成套生产与加工能力，构件统一编号后按施工计划分批配送。公司在成都、眉山、广安、乐山、玉溪设有现货仓储基地，多区域现货仓同步调配，远近项目均可快速供货。

供货服务范围：

• 成都全域及周边区县：邛崃、简阳、都江堰、彭州、崇州、大邑、蒲江、金堂、新都、温江、双流、郫都
• 成德眉资同城片区：眉山全域、德阳广汉 / 什邡 / 绵竹 / 中江、资阳安岳 / 乐至
• 川东片区：广安、南充、达州、巴中
• 川南片区：乐山、宜宾、泸州、自贡、内江
• 川西片区：雅安、绵阳
• 重庆全域：渝中区、江北区、沙坪坝区、九龙坡区、南岸区、渝北区、巴南区、大渡口区、北碚区；重庆都市圈近郊 / 下辖远郊市辖区：江津区、合川区、永川区、璧山区、长寿区、南川区、綦江区、大足区、铜梁区、潼南区、荣昌区、涪陵区
• 云南：玉溪、楚雄、曲靖、昭通、红河、文山等滇中、滇东、滇南各大工业园区与村镇户用光伏市场

仓储与交付配套：项目型材在工厂提前完成裁切、冲孔、焊接预制并统一编号，依托成都、眉山、广安、乐山、玉溪等多地现货仓储基地就近调配，分批次按施工计划配送至工地，避免偏远园区物流中转慢、供货延期；同步交付全套材质检测报告、结构验算图纸与质保文件。

常见问题

Q：矿山废弃地（锰渣库护坡、坡顶）能不能装光伏？会不会影响边坡稳定？

A：可以。项目把锰渣库护坡（矿坡，占比 45%）、锰渣库坡顶（矿顶，20%）、厂区混凝土空地（15%）与宿舍楼办公楼（20%）一体化设计施工。矿坡坡度 15°–35°、地质为松散锰渣堆积体，采用「三桩定位法」微型钢管桩（每组三根按三角形布置，桩深 1.2–1.8 米）支撑；相比传统混凝土基础，工期缩短约 40%、生态扰动降低约 70%，对边坡稳定性影响小。

Q：坡顶下方有锰渣库防渗层，基础施工会不会把它穿透？

A：不会。矿顶基础采用扩大基础与微型桩组合方案，深度控制在 0.8 米以内；施工前用地质雷达精确定位，以人工开挖为主、严禁大功率机械作业，基础底部铺 30cm 砂垫层分散应力，完工后做完整性检测。

Q：矿区潮湿、存在化学腐蚀，支架能保证 25 年使用寿命吗？

A：四类场景全部采用锌铝镁 275g/㎡ Q235B 材质支架，全项目标准一致；其耐腐蚀性是传统热镀锌的 3–5 倍，可有效抵御矿区潮湿空气与化学物质侵蚀，确保 25 年以上使用寿命；宿舍楼、办公楼屋面采用配重式支架，不打孔破坏防水层，支架底部加橡胶垫避免划伤防水层。
