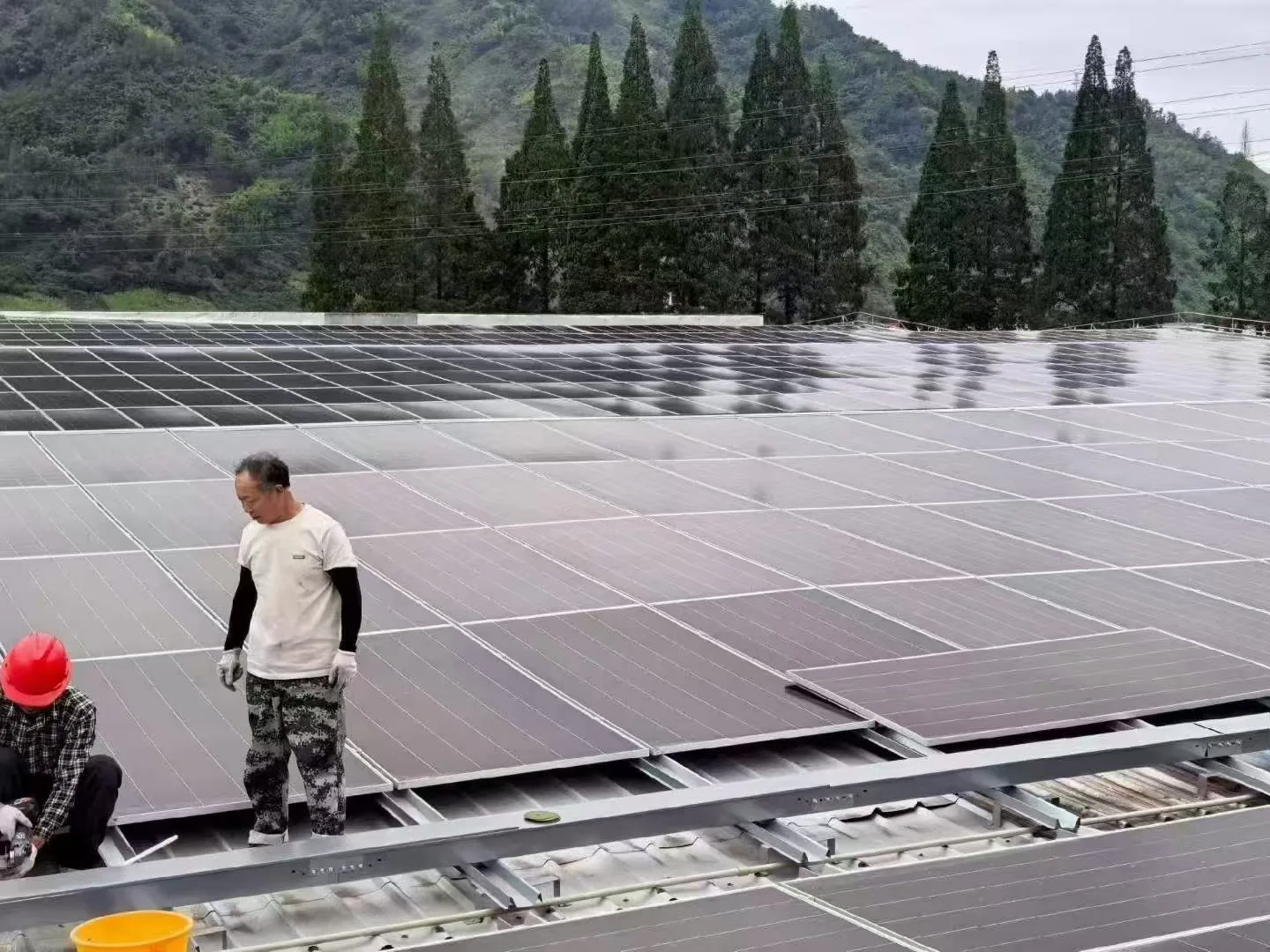

绵阳汽车零部件厂房 2.8MW 彩钢瓦夹具式光伏工程

一、项目概况

彩钢瓦屋顶是工业厂房最常见的屋面形式。彩钢瓦光伏支架通过专用夹具把支架系统固定在彩钢瓦肋条上，无需钻孔打眼，是工业厂房分布式光伏的主流应用方案。本项目位于四川省绵阳市高新区汽车零部件产业园，利用 2 栋生产厂房的直立锁边彩钢瓦屋面建设光伏，全套夹具式彩钢瓦光伏支架由四川焜泽戈秀光伏科技有限公司供货，适配项目直立锁边彩钢瓦瓦型，全程不破坏屋面结构与防水，为西南地区工业厂房彩钢瓦光伏改造提供了标准化范本。

项	内容
项目位置	四川省绵阳市高新区汽车零部件产业园
投资主体	绵阳某汽车零部件制造有限公司
总装机容量	直流侧 2800kWp / 交流侧 2500kW
建设范围	2 栋生产厂房直立锁边彩钢瓦屋面
技术核心	彩钢瓦无钻孔夹具式支架安装技术
执行标准	《彩钢瓦屋面光伏发电系统技术规范》《金属围护系统工程技术标准》

环境与工况：项目位于四川省绵阳市高新区汽车零部件产业园，厂区存在工业废气与潮湿空气，对导轨防腐不利；2 栋生产厂房屋面为直立锁边彩钢瓦，屋面同时承担厂房防水与质保责任。

二、客户痛点与现场挑战

彩钢瓦厂房屋顶光伏有三个绕不开的问题：

• 屋面损伤与渗漏：彩钢瓦靠涂层与搭接防水，一旦打孔或压伤涂层，渗漏与质保风险随之而来。
• 彩钢瓦荷载与寿命：屋面承重有限，支架自重与荷载增加量必须控制在设计限值以内。
• 极端天气抗风揭：彩钢瓦屋面抗风揭能力是安全底线，西南地区大风工况下必须做拉拔验证。

三、选型方案

导轨采用锌铝镁 275g/㎡ Q235B 材质，配套专用铝合金夹具，适配项目直立锁边瓦型。锌铝镁导轨耐工业废气与潮湿空气腐蚀；铝合金夹具强度高、自重轻，不给彩钢瓦增加额外荷载：整套轻量化锌铝镁支架单位屋面荷载增加量极小，远低于彩钢瓦设计承重限值；整体系统寿命 25 年以上。

瓦型	夹具形式	特点
直立锁边彩钢瓦	侧握式专用夹具	夹紧瓦肋、接触面积大，抗风揭性能强
角驰型彩钢瓦	卡扣式夹具	匹配瓦型弧度，安装便捷

夹具布置严格按彩钢瓦承重间距设计，单位面积荷载控制在屋面允许范围内，不损伤涂层与结构。

四、安装工艺

安装采用全螺栓连接工艺，全程无需动火、无需钻孔，具体做法分三步。

三点受力夹具校准法：针对彩钢瓦屋面抗风揭的核心需求，安装时对每一个夹具进行三点受力校准，确保夹具与瓦肋完全贴合、受力均匀；再通过专业拉拔试验验证夹具抗拔力。结合项目所在地风荷载参数，优化夹具排布密度与支架跨距，抗风性能满足 12 级大风要求；屋面边缘、角部区域加密夹具布置，抵御极端风载。

预拼装 + 软接触设计：支架导轨采用预拼装成品，现场直接卡装固定，无需现场切割打孔，提升安装效率的同时保证防腐层完整性；所有支架构件采用软接触设计，导轨与彩钢瓦之间增设橡胶垫，防止磨损屋面涂层，从根源上杜绝渗漏风险。

相比钻孔方案：全程不打孔、不焊接，100% 保留彩钢瓦原有涂层与防水性能，不影响屋面质保；模块化安装效率约为钻孔方案的 2 倍，大幅缩短施工周期；项目退役后可完全拆除，屋面不留痕迹、恢复原貌。

五、项目成效

• 发电：年等效利用小时数 1060h，年发电约 297 万度，相当于年省标准煤 915 吨、减碳 2460 吨
• 经济：自发自用模式覆盖企业约 70% 生产用电，每年节省电费约 210 万元，投资回报周期约 4.8 年
• 厂房运维：组件遮阳使车间温度降低 3–5℃，减少夏季空调能耗，同时降低彩钢瓦热胀冷缩幅度，延长屋面寿命 5–10 年

六、经验与复制性

项目验证了彩钢瓦厂房「零损伤、高可靠、快安装」光伏改造模式的可行性。夹具式彩钢瓦支架系统可适配绝大多数主流彩钢瓦瓦型，已在西南地区上百个工业厂房项目中应用。

选型的三个关键点是：瓦型匹配（直立锁边、角驰、咬合型各有对应夹具）、夹具布置密度与支架跨距（按屋面承重间距与当地风荷载确定）、抗风揭验证（每个夹具做拉拔测试）。这三点确定之后即可批量复制，厂房业主可以在完全保护屋面的前提下实现光伏发电，为制造业绿色降本提供高效、可靠的路径。

供货与仓储覆盖与交付保障

四川焜泽戈秀光伏科技有限公司立足四川本土生产基地，搭建覆盖全省、辐射云贵渝的仓储物流网络；工厂具备型材裁切、冲孔、焊接预制的成套生产与加工能力，构件统一编号后按施工计划分批配送。公司在成都、眉山、广安、乐山、玉溪设有现货仓储基地，多区域现货仓同步调配，远近项目均可快速供货。

供货服务范围：

• 成都全域及周边区县：邛崃、简阳、都江堰、彭州、崇州、大邑、蒲江、金堂、新都、温江、双流、郫都
• 成德眉资同城片区：眉山全域、德阳广汉 / 什邡 / 绵竹 / 中江、资阳安岳 / 乐至
• 川东片区：广安、南充、达州、巴中
• 川南片区：乐山、宜宾、泸州、自贡、内江
• 川西片区：雅安、绵阳
• 重庆全域：渝中区、江北区、沙坪坝区、九龙坡区、南岸区、渝北区、巴南区、大渡口区、北碚区；重庆都市圈近郊 / 下辖远郊市辖区：江津区、合川区、永川区、璧山区、长寿区、南川区、綦江区、大足区、铜梁区、潼南区、荣昌区、涪陵区
• 云南：玉溪、楚雄、曲靖、昭通、红河、文山等滇中、滇东、滇南各大工业园区与村镇户用光伏市场

仓储与交付配套：项目型材在工厂提前完成裁切、冲孔、焊接预制并统一编号，依托成都、眉山、广安、乐山、玉溪等多地现货仓储基地就近调配，分批次按施工计划配送至工地，避免偏远园区物流中转慢、供货延期；同步交付全套材质检测报告、结构验算图纸与质保文件。

常见问题

Q：所有彩钢瓦都能装吗？

A：直立锁边、角驰型、咬合型大多可以，我司有对应瓦型的专用夹具；老旧、锈蚀严重的彩钢瓦建议先做屋面检测与加固。

Q：装光伏会不会漏雨？

A：采用我司无钻孔夹具方案，全程不在屋面打孔，不会破坏彩钢瓦的防水结构，因此不会因为安装光伏导致漏雨；反而光伏组件能遮挡雨水日晒，延缓屋面老化，减少渗漏风险。

Q：会不会影响厂房屋面质保？

A：无钻孔安装方案不破坏屋面原有结构与涂层，不会违反屋面质保条款；若采用钻孔方案则可能影响质保，因此彩钢瓦屋面优先推荐夹具式无钻孔方案。
