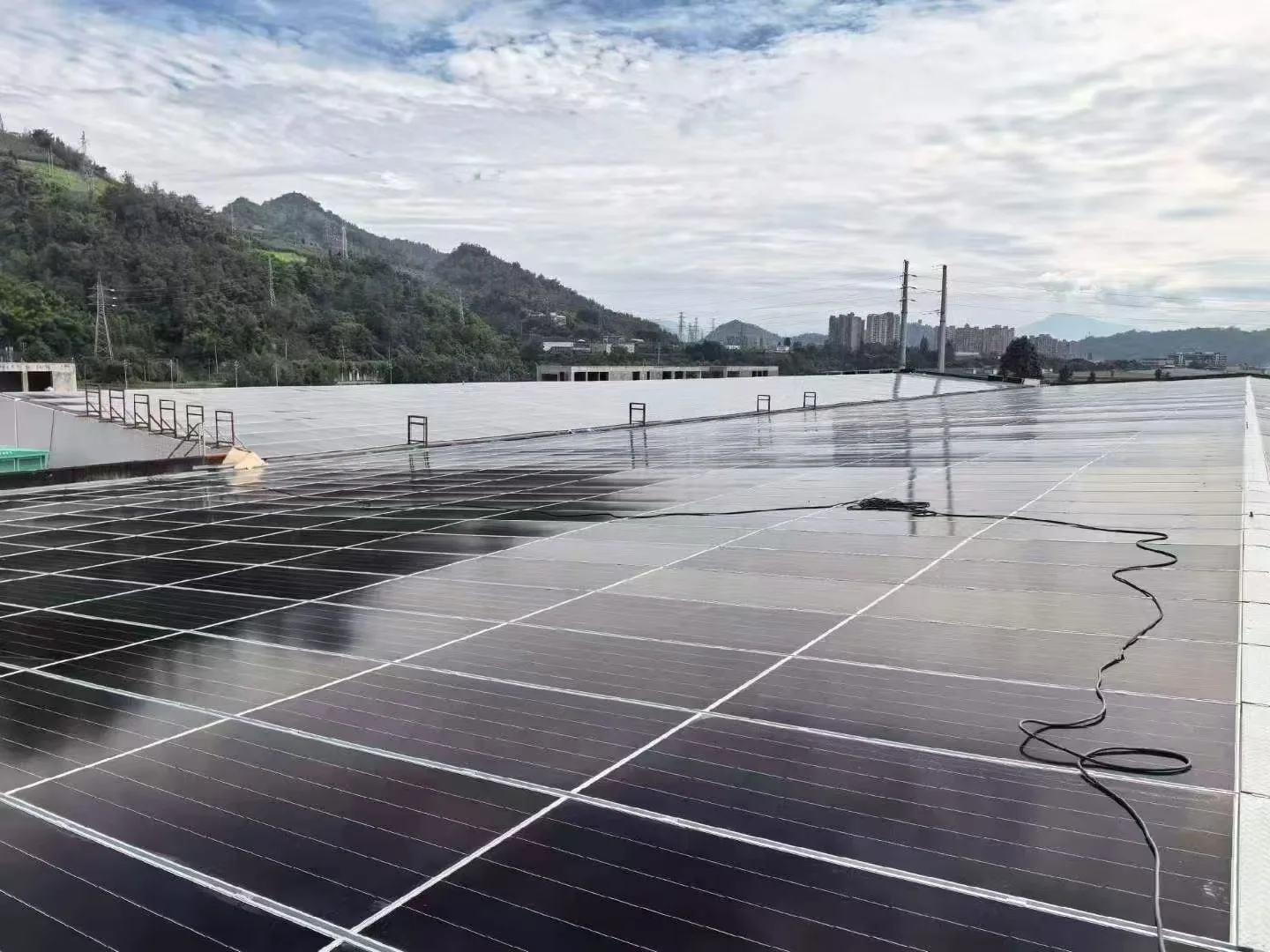

成都郫都智能制造产业园 4.2MW 混凝土屋面光伏工程

一、项目概况

混凝土屋顶光伏是在工业厂房、仓储物流、商业建筑的钢筋混凝土屋面上建设的分布式电站，是当前工商业分布式光伏的主流场景。本项目位于四川省成都市郫都区智能制造产业园，由四川焜泽戈秀光伏科技有限公司供货全套支架，针对大跨度混凝土屋面的荷载特性与防水要求定制方案。

项	内容
项目位置	四川省成都市郫都区智能制造产业园
投资主体	成都某智能制造有限公司
总装机容量	直流侧 4200kWp / 交流侧 3800kW
建设范围	3 栋生产厂房混凝土屋面、2 栋综合楼屋面
技术核心	混凝土屋面配重式支架安装技术
执行标准	《分布式光伏发电系统工程技术规范》《屋面工程技术规范》

环境与工况：项目位于四川省成都市郫都区智能制造产业园，属西南潮湿多雨、工业废气并存的屋面环境；3 栋生产厂房混凝土屋面、2 栋综合楼屋面为大跨度结构，屋面布置有风机、冷却塔、避雷带等障碍物。

二、客户痛点与现场挑战

混凝土屋面项目的三个关键约束：

• 屋面防水保护：屋面原有防水层不能破坏，任何钻孔都可能带来长期渗漏隐患。
• 屋面障碍物适配：风机、冷却塔、避雷带等障碍物密集，支架排布必须灵活避让，否则有效面积装不满。
• 后期运维便利性：组件清洁与设备检修需要通行与作业空间，支架方案要预留运维条件。

三、选型方案

支架全部采用锌铝镁 275g/㎡ Q235B 材质。锌铝镁镀层耐腐蚀性是传统热镀锌的 3–5 倍，可抵御厂区潮湿空气与微量化学物质侵蚀，使用寿命 25 年以上。

屋面	支架形式	做法
平屋面（≤5°）	固定式支架（最佳倾角）	南北向规整排布，最大化受光
坡屋面（5°–15°）	顺坡平铺式	贴合原屋面坡度，降低风阻与荷载

设计原则是严格匹配屋面承重限值，单位面积荷载控制在 0.15kN/㎡ 以内，不超出原屋面设计荷载标准。

四、基础与安装做法

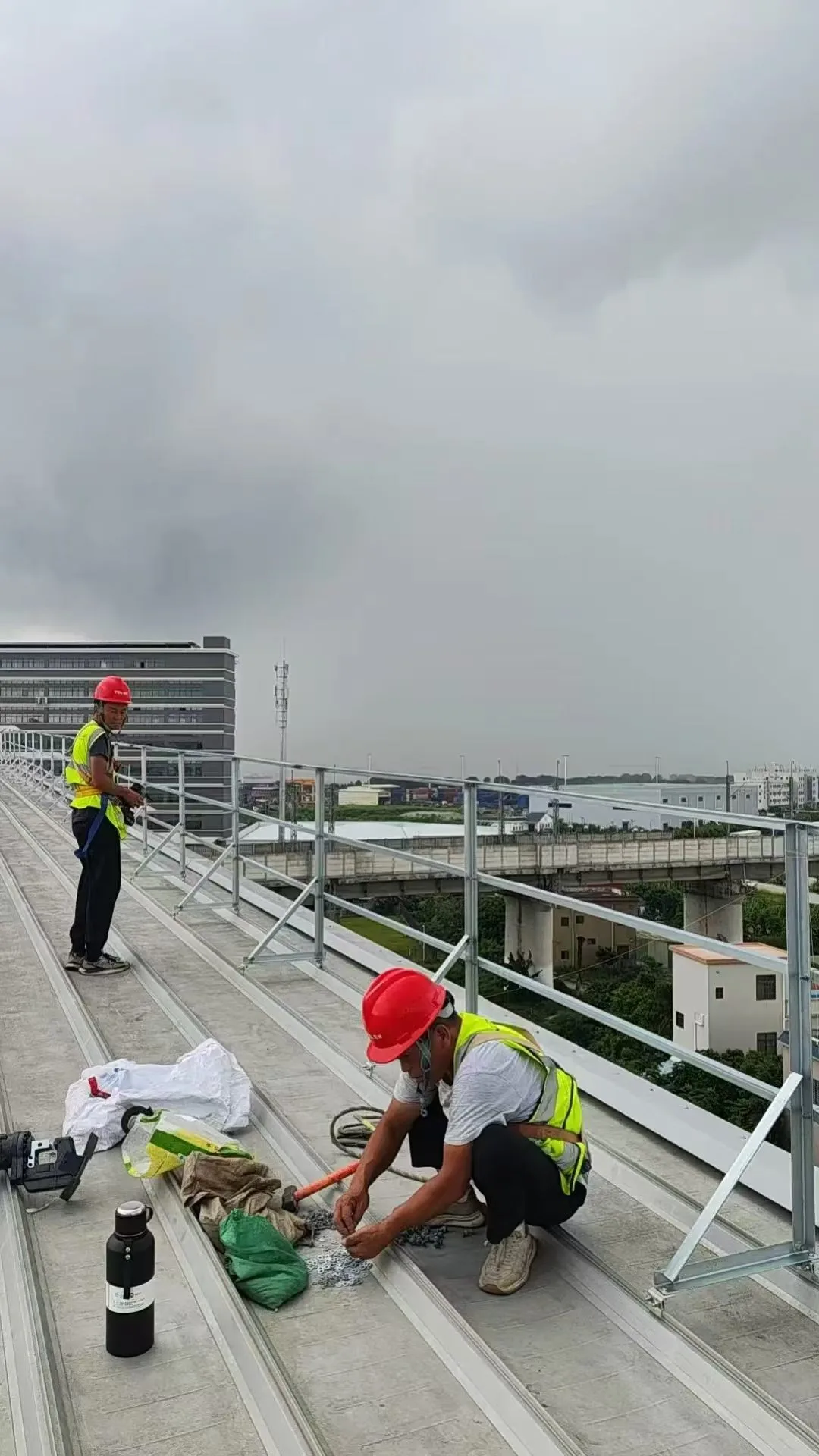

项目优先选用配重式无钻孔基础技术，全程不破坏屋面原有防水层与结构层；针对大跨度混凝土屋面的荷载分布与障碍物情况，配套三项专门做法。

分布式配重优化法：针对混凝土屋面荷载分布不均的特点，技术团队依托屋面结构图纸精准验算，把配重块分散布置在屋面承重梁、柱对应位置；单组支架配重根据风荷载、雪荷载精准核算，既保证支架抗风揭、抗滑移稳定性，又避免局部荷载超标。对于屋面边缘、女儿墙附近区域，辅以限位挡块设计，进一步提升极端大风天气下的结构安全性。相比传统钻孔锚栓基础，工期缩短约 30%；且全程无需屋面钻孔、100% 保留原有防水体系，从根源杜绝渗漏风险，项目退役后可完全拆除、恢复屋面原貌。

屋面障碍物适配：针对屋面风机、冷却塔、避雷带等障碍物，采用可调式横梁与分段式导轨设计，灵活避让障碍物，最大化利用屋面有效面积，整体装机密度提升约 8%。

防水保护与运维预留：施工前通过 BIM 技术预先定位屋面管线、防水层搭接缝等薄弱节点，支架排布主动避开防水风险区；配重块底部增设橡胶减震垫层，避免磨损屋面防水卷材。支架系统统一预留 1.2m 宽运维通道并铺专用走道板，支架高度统一设置为 0.8m，满足人员通行、组件清洁与设备检修需求。

五、项目成效

• 发电：混凝土屋面区域年等效利用小时数 1050h，超出设计值约 2.8%，年发电约 441 万度，相当于年省标准煤 1360 吨、减碳 3660 吨
• 经济：自发自用 + 余电上网，覆盖企业约 65% 生产用电，每年节省电费约 320 万元
• 建筑：组件隔热使屋面下方室内温度降低 3–5℃，夏季空调能耗减少约 15%，并减缓防水材料老化，屋面寿命延长 5–8 年

六、经验与复制性

项目验证了混凝土屋面「零破坏、高适配、长寿命」光伏建设模式的可行性。四川焜泽戈秀光伏科技有限公司提供的配重式支架系统及配套施工技术，已在四川、重庆多地工商业混凝土屋顶项目中推广应用。

做法可以归纳为三步：先按屋面结构图纸做专业荷载验算，把单位面积荷载控制在 0.15kN/㎡ 以内；再按承重梁、柱位置分散布置配重块，同步处理边缘限位；最后用可调式横梁与分段导轨避让障碍物、并按规范预留运维通道与走道板。该案例证明，通过科学的荷载验算、优化的支架设计与无损伤施工工艺，混凝土屋顶可安全高效地建设光伏电站，为西南地区工商业建筑绿色转型、降本增效提供了成熟的实践路径。

供货与仓储覆盖与交付保障

四川焜泽戈秀光伏科技有限公司立足四川本土生产基地，搭建覆盖全省、辐射云贵渝的仓储物流网络；工厂具备型材裁切、冲孔、焊接预制的成套生产与加工能力，构件统一编号后按施工计划分批配送。公司在成都、眉山、广安、乐山、玉溪设有现货仓储基地，多区域现货仓同步调配，远近项目均可快速供货。

供货服务范围：

• 成都全域及周边区县：邛崃、简阳、都江堰、彭州、崇州、大邑、蒲江、金堂、新都、温江、双流、郫都
• 成德眉资同城片区：眉山全域、德阳广汉 / 什邡 / 绵竹 / 中江、资阳安岳 / 乐至
• 川东片区：广安、南充、达州、巴中
• 川南片区：乐山、宜宾、泸州、自贡、内江
• 川西片区：雅安、绵阳
• 重庆全域：渝中区、江北区、沙坪坝区、九龙坡区、南岸区、渝北区、巴南区、大渡口区、北碚区；重庆都市圈近郊 / 下辖远郊市辖区：江津区、合川区、永川区、璧山区、长寿区、南川区、綦江区、大足区、铜梁区、潼南区、荣昌区、涪陵区
• 云南：玉溪、楚雄、曲靖、昭通、红河、文山等滇中、滇东、滇南各大工业园区与村镇户用光伏市场

仓储与交付配套：项目型材在工厂提前完成裁切、冲孔、焊接预制并统一编号，依托成都、眉山、广安、乐山、玉溪等多地现货仓储基地就近调配，分批次按施工计划配送至工地，避免偏远园区物流中转慢、供货延期；同步交付全套材质检测报告、结构验算图纸与质保文件。

常见问题

Q：混凝土屋顶装光伏会不会破坏防水？

A：配重式方案全程不打孔，保留原有防水结构；特殊场景必须用锚栓时，配套专用防水密封件多层封堵。

Q：屋面承重不足怎么办？

A：我司会先按结构图纸做专业荷载验算；承重有限时改用轻量化锌铝镁支架、优化排布、采用轻质配重材料，把单位荷载控制在允许范围内。

Q：投资回报周期多久？

A：结合工商业电价与自发自用比例，通常在 4.5–6 年；有地方补贴时更短。
