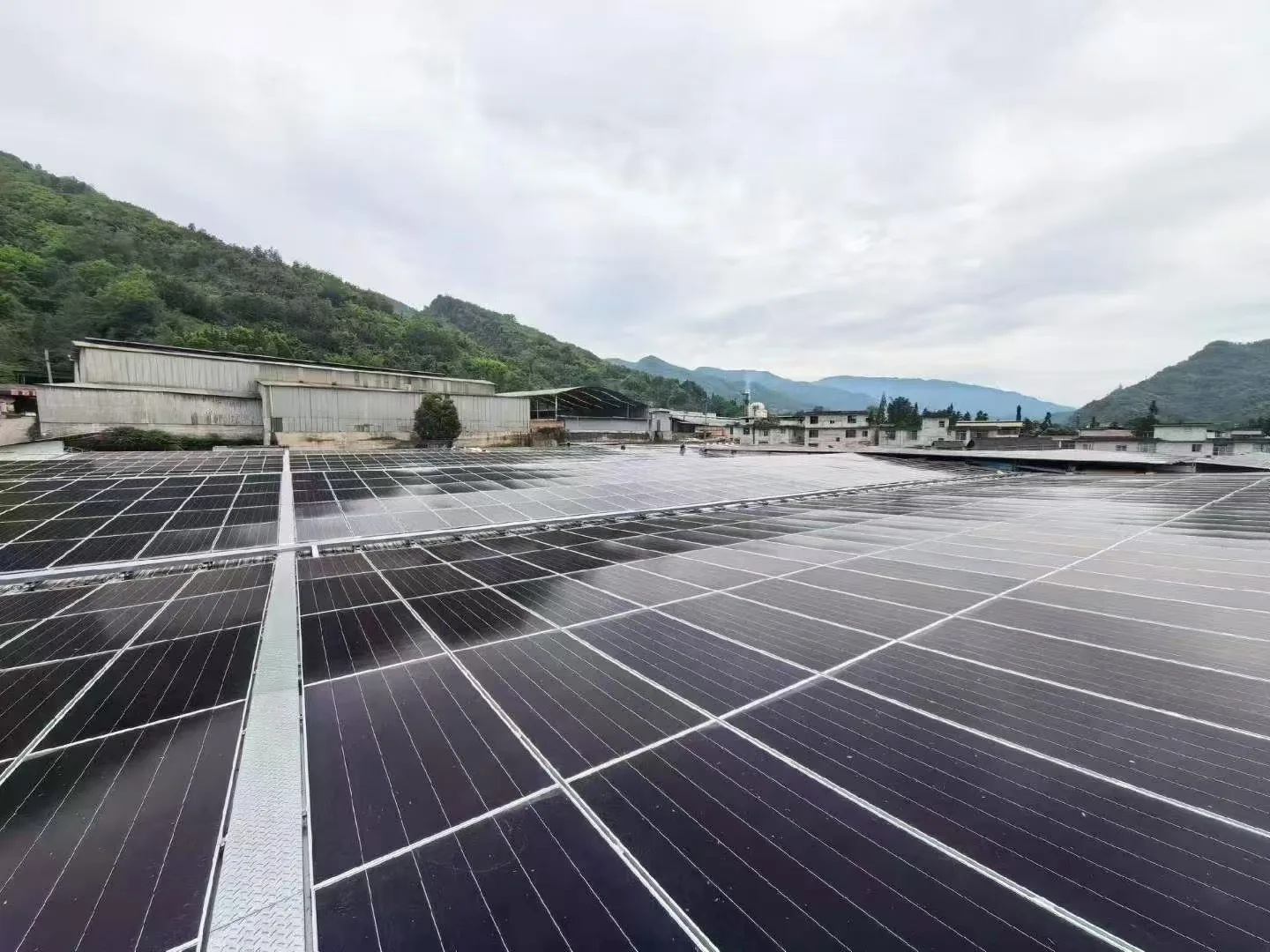

重庆江津新材料产业园 3.6MW 新建厂房 BIPV 一体化防水屋面工程

一、项目概况

BIPV（光伏建筑一体化）是把光伏组件与建筑围护结构做成一体，直接替代传统屋面或幕墙，同时承担发电、防水、保温与外观功能。本项目位于重庆市江津区新材料产业园，利用 2 栋新建生产厂房约 2.4 万㎡ 的屋面建设 BIPV 屋面，由四川焜泽戈秀光伏科技有限公司提供全套防水型光伏支架及配套系统，实现「建筑围护 + 防水防渗 + 清洁能源」三重功能。

项	内容
项目位置	重庆市江津区新材料产业园
投资主体	重庆某新材料科技有限公司
总装机容量	直流侧 3600kWp / 交流侧 3200kW
建设范围	2 栋新建生产厂房屋面，覆盖面积约 2.4 万㎡
技术核心	BIPV 屋面结构防水支架系统
执行标准	《光伏建筑一体化系统技术标准》《屋面工程质量验收规范》

环境与工况：项目位于重庆市江津区新材料产业园，属西南高湿、酸雨多发区域，对屋面防水与支架防腐要求高；2 栋新建生产厂房合计约 2.4 万㎡ 屋面采用 BIPV 方案，直接替代传统彩钢瓦 + 防水层构造。

二、客户痛点与现场挑战

项目把 BIPV 屋面的三类风险当作立项前提来对待：

• 防水节点密封：组件拼接处、屋面山墙、天沟、管线穿出物等部位是渗漏薄弱点，一旦渗水将直接影响厂房正常生产。
• 建筑气密性与保温：BIPV 屋面既要替代屋面构造，又要与厂房保温层衔接，否则会带来气密性与暖通能耗问题。
• 建筑外观协调性：屋面是产业园建筑形象的一部分，支架与组件排布不能破坏建筑外观。

三、支架选型与系统构成

主材为锌铝镁 275g/㎡ Q235B，配套专用防水密封构件。锌铝镁基材的耐腐蚀性适配西南高湿、酸雨环境，支架与建筑同寿命，设计使用年限 25 年以上。

• 主承重导轨：一体化成型防水导轨，承重与导水合一，不再单设屋面排水构件
• 防水节点：三元乙丙密封胶条 + 专用防水压块，形成多层防水屏障
• 设计原则：以结构防水为主、材料防水为辅，取代传统屋面防水卷材，实现屋面零渗漏

四、防水与施工做法

安装采用「支架—防水—组件」一体化工艺，与厂房主体施工同步穿插推进。

阶梯式导水体系：针对西南多雨、暴雨集中的气候，导轨自身形成第一道导水槽，组件搭接处设专用导水件，竖向缝配套排水槽，形成层层疏导的排水路径，暴雨工况下快速排水、避免积水。所有连接节点采用隐藏式紧固件，屋面外部无外露穿孔，从结构上消除渗漏隐患。

与传统「彩钢瓦 + 防水层」做法相比：屋面综合建设成本降低约 15%；与厂房主体同步施工，整体交付周期缩短约 20%；结构级防水无搭接缝隙，可靠性更高。

五、三个技术难点的处理

• 防水节点密封——组件拼接处、屋面山墙、天沟、管线穿出物是渗漏薄弱部位，定制专用配件，采用「密封胶条 + 防水压板 + 耐候密封胶」三层工艺，经 24 小时闭水试验验证无渗漏。
• 气密性与保温——支架配套专用保温棉嵌装结构，与厂房屋面保温层无缝衔接，屋面传热系数满足工业建筑节能标准，同时保障气密性、降低暖通能耗。
• 建筑外观协调——组件平铺，支架结构隐藏于组件下方，屋面整体平整；排布与颜色可按建筑风格定制，满足园区建筑形象要求。

六、项目成效

• 发电：年等效利用小时数 1020h，年发电约 367 万度，相当于年省标准煤 1130 吨、减碳 3040 吨
• 建筑：替代传统彩钢瓦屋面与防水层，节省屋面建设成本约 180 万元；光伏隔热使夏季厂房室内温度下降 4–6℃，空调能耗降低约 20%
• 品牌：项目获评重庆市绿色建筑示范项目，成为园区绿色制造的展示窗口

七、经验与复制性

本项目验证了工业建筑 BIPV 一体化防水方案的技术与经济可行性。焜泽戈秀的防水型支架系统已形成标准化产品体系，可适配新建厂房与旧厂房屋面改造，为西南地区工业建筑屋面更新提供了可复制的做法。

供货与仓储覆盖与交付保障

四川焜泽戈秀光伏科技有限公司立足四川本土生产基地，搭建覆盖全省、辐射云贵渝的仓储物流网络；工厂具备型材裁切、冲孔、焊接预制的成套生产与加工能力，构件统一编号后按施工计划分批配送。公司在成都、眉山、广安、乐山、玉溪设有现货仓储基地，多区域现货仓同步调配，远近项目均可快速供货。

供货服务范围：

• 成都全域及周边区县：邛崃、简阳、都江堰、彭州、崇州、大邑、蒲江、金堂、新都、温江、双流、郫都
• 成德眉资同城片区：眉山全域、德阳广汉 / 什邡 / 绵竹 / 中江、资阳安岳 / 乐至
• 川东片区：广安、南充、达州、巴中
• 川南片区：乐山、宜宾、泸州、自贡、内江
• 川西片区：雅安、绵阳
• 重庆全域：渝中区、江北区、沙坪坝区、九龙坡区、南岸区、渝北区、巴南区、大渡口区、北碚区；重庆都市圈近郊 / 下辖远郊市辖区：江津区、合川区、永川区、璧山区、长寿区、南川区、綦江区、大足区、铜梁区、潼南区、荣昌区、涪陵区
• 云南：玉溪、楚雄、曲靖、昭通、红河、文山等滇中、滇东、滇南各大工业园区与村镇户用光伏市场

仓储与交付配套：项目型材在工厂提前完成裁切、冲孔、焊接预制并统一编号，依托成都、眉山、广安、乐山、玉溪等多地现货仓储基地就近调配，分批次按施工计划配送至工地，避免偏远园区物流中转慢、供货延期；同步交付全套材质检测报告、结构验算图纸与质保文件。

常见问题

Q：BIPV 屋面防水能用多久，后期好维修吗？

A：我司 BIPV 支架系统采用结构防水设计，主体寿命与建筑一致（25 年以上）；密封胶条等易损件设计寿命超 10 年，可单片拆卸组件维修，不影响整体防水体系。

Q：BIPV 和普通屋顶光伏的区别？

A：普通屋顶光伏是在既有屋面上加装支架组件；BIPV 的组件本身就是建筑围护结构的一部分，替代屋面或幕墙，兼具建筑功能与发电，防水、保温与外观更优。

Q：既有厂房能改 BIPV 吗？

A：可以，拆除旧屋面后安装一体化支架系统，既解决屋面老化渗漏，又实现发电。
