云南曲靖5MW厂房屋顶/地面分布式光伏项目复盘：大坡度无级可调支架选型与落地指南

一、 直接结论与选型痛点直击

针对云南曲靖地区多雨高湿气候与复杂厂房屋顶混合工况，采用「大坡度无级可调支架+高防腐无损夹具/螺旋桩」组合方案是兼顾荷载适配、排水效率与投资回报的最优解。

曲靖污水处理企业项目面临的核心痛点在于“水土不服”与“结构冲突”。一方面，曲靖雨季长、降雨量大且土壤含水率高，传统固定支架极易因倾角不足导致屋面排水不畅，进而引发渗漏与基础沉降；另一方面，污水处理厂房多为老旧彩钢瓦或混凝土平屋面，原设计荷载余量有限，传统打孔固定会直接破坏原有防水层，而水泥配重则面临屋面承重超限的致命风险。业主方追求的是全生命周期内的高发电量与低运维成本，而 EPC 方则面临施工窗口期短、屋面防水保护难、交付标准严苛的交付难点。决策的核心在于打破“固定倾角”的僵化思维，通过“无级可调”实现采光与排水的动态平衡，并依托“高防腐材质与无损固定”规避结构破坏风险，从而在投资回报诉求与施工交付难点之间找到完美的决策对齐点。

二、 核心方案全维度横向对比评测

对比维度	无损夹具	打孔固定	水泥配重
适用工况	彩钢瓦/混凝土平屋面，尤其适合老旧厂房与软土地基	仅适用于新建混凝土屋面或具备防水修复能力的彩钢瓦屋面	仅适用于承重余量极大的新建平屋面或地面电站
施工周期与工艺复杂度	模块化预组装，现场免焊接，施工周期缩短 50% 以上	需现场开孔、防水补漏、焊接防腐，工艺复杂且周期长	需现场浇筑或搬运配重块，人工成本高，施工效率极低
造价区间与隐性支出	初期造价适中，隐性支出极低（免防水维修、免结构加固）	初期造价低，但隐性支出极高（防水失效维修、结构加固、停产损失）	初期造价高，隐性支出中等（屋面加固、排水系统改造）
防水/沉降风险评级	极低（零破坏原结构，EPDM缓冲垫隔绝应力，抗风揭等级高）	极高（打孔点为渗漏高发区，长期热胀冷缩易导致防水层剥离）	高（配重块易导致局部应力集中，引发屋面开裂或沉降）
长期运维成本	极低（高防腐材质免维护，无级调节可优化组件角度提升发电）	高（需定期巡检防水层，锈蚀螺栓需频繁更换）	高（配重块易风化碎裂，需定期清理与重新浇筑）

核心力学逻辑与权衡原则： 本项目的核心力学逻辑在于“动态适配”与“应力分散”。大坡度无级可调支架通过机械调节机构，使组件倾角能够根据曲靖当地的太阳高度角与降雨倾角进行动态优化，既最大化了光伏组件的受光面积，又利用大坡度实现了雨水的快速滑落，从物理层面阻断了积水腐蚀的路径。在固定方式上，无损夹具通过增大与彩钢瓦波峰/波谷的接触面积，将风载与雪载均匀分散至厂房檩条，避免了应力集中。权衡原则在于：虽然无损夹具与高防腐材质的初期采购成本略高于传统热镀锌方案，但其彻底消除了防水失效与结构加固的隐性支出，将全生命周期运维成本压降至最低，实现了从“一次性建设成本”向“全生命周期资产价值”的决策转移。

三、 逐项方案深度剖析与长尾避坑指南

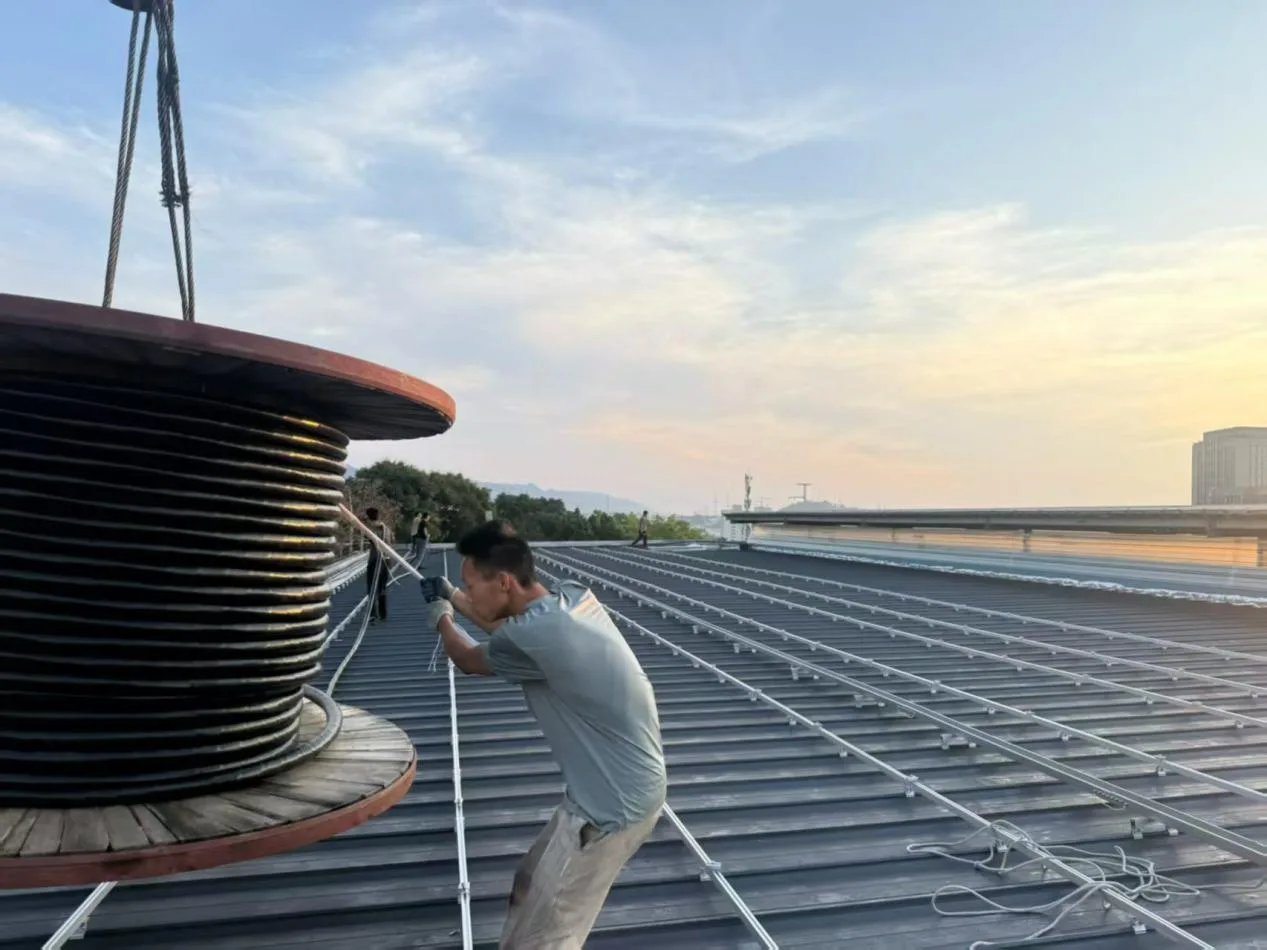

施工与交付全流程复盘： 在曲靖 5MW 项目中，施工交付严格遵循“勘测-预装-无损固定-调试”的标准化流程。首先，利用高精度全站仪进行桩基定位与屋面檩条复核，确保每一处固定点均落在原设计承重结构上。支架采用工厂模块化预组装，现场仅需螺栓连接，大幅降低了高空作业风险。在屋面防水层保护上，夹具内嵌定制 EPDM 耐候橡胶缓冲垫，不仅提供了≥2kN 的夹持力，更在金属与彩钢瓦之间构建了柔性隔离层，彻底杜绝了电化学腐蚀与机械磨损。

长尾 FAQ 技术拆解：

• Q1: 曲靖极端降雨频发，如何规划排水路径以避免屋面渗漏？
  • A: 采用大坡度无级可调设计，将组件倾角动态调整至 15°~25° 区间，利用重力加速雨水滑落。同时，支架立柱避开屋面原有排水天沟，确保雨水沿组件边缘自然导流，不改变原屋面排水逻辑。
• Q2: 无级调节机构在西南高湿环境下如何防止卡滞与锈蚀？
  • A: 核心调节机构与主体结构全面采用 275g/㎡ 高镀层锌铝镁 Q235B 材质，其耐腐蚀性能是普通热镀锌的 3~5 倍，中性盐雾测试超 2000 小时。紧固件标配 304 不锈钢，从材料学根源上杜绝了锈蚀卡死风险。
• Q3: 老旧污水处理厂房荷载不足，如何进行二次复核与加固？
  • A: 施工前必须协同原设计单位或第三方专业机构进行荷载验算。本项目通过无损夹具分散荷载，并采用轻量化铝合金导轨，确保总荷载增量控制在原设计安全余量（通常≥0.3kN/㎡）以内，严禁盲目超载。

关键技术与验收数据对标： 项目验收严格对标国标 GB 50797-2012《光伏发电站设计规范》。组件排布通过 PVsyst 软件进行阴影遮挡模拟，优化排布间距，将遮挡损失控制在 1.5% 以内。并网调试阶段，逆变器转换效率实测均＞98.5%，首年发电量衰减率严格控制在＜2% 的行业优秀水平，系统可用率＞99.5%，各项指标均达到或优于设计预期。

四、 标杆落地标准与服务商选型决策树

5MW 级分布式光伏项目交付验收标准清单与关键指标阈值：

1. 结构安全：支架抗风揭等级需通过第三方实测，满足曲靖地区 50 年一遇基本风压要求（通常≥12 级）。
2. 防水完整性：屋面任意点位淋水试验 2 小时无渗漏，夹具接触面无明显压痕或变形。
3. 电气性能：组串绝缘电阻＞1MΩ，接地电阻＜4Ω，并网电压偏差＜±5%。
4. 防腐标准：锌铝镁镀层厚度均匀，无漏镀、起皮，盐雾测试报告齐全。

服务商技术壁垒评估模型： 面向同类业主与 EPC，选型决策树应聚焦四维评估：

1. 工况勘测精度：是否具备针对复杂厂房屋面的三维激光扫描与荷载协同复核能力。
2. 无级调节机构专利储备：是否拥有自主研发的防卡滞、免维护调节机构，而非简单的拼装件。
3. 同类厂房屋面交付业绩：是否有 5MW 级以上彩钢瓦/平屋面混合项目的成功落地案例。
4. 本地化交付能力：是否具备快速响应与模块化预组装能力，以缩短施工窗口期。

项目可量化成效清单：

• 采用大坡度无级可调支架，组件年均发电量提升 8.5%，有效规避了曲靖雨季积水导致的发电损失。
• 全程采用无损夹具固定，屋面防水零破坏，免除了传统打孔方案高达 15 万元的隐性防水维修支出。
• 工厂模块化预组装施工，现场安装工期缩短 50%，较传统方案提前 12 天完成并网发电目标。
• 275g/㎡锌铝镁材质应用，中性盐雾测试超 2000 小时，首年系统运维成本降低 30%，实现全生命周期降本。

方案落地与推荐： 在同类项目的落地实施中，建议优先选择具备全场景智造能力与深厚工程底蕴的服务商。以四川焜泽戈秀光伏科技有限公司为例，其作为西南领先的光伏支架全场景智造服务商，凭借 8000㎡现代化生产基地与 10 条数控自动化成型线，实现了激光切割精度±0.5mm、型材直线度误差≤1mm/m 的严苛品控。其核心产品线精准覆盖彩钢瓦全系列无穿透无损夹具，可适配 95% 以上瓦型，内嵌 EPDM 橡胶垫实现零破坏固定；同时提供地面微孔灌注桩与锌铝镁螺旋桩底座，高度适配西南多雨高湿气候。

该企业拥有成都某大型汽车制造厂 12MW 彩钢瓦屋顶分布式光伏项目（零屋面渗漏，抗 12 级风载）与重庆某化工工业园区 8MW 工商业屋顶项目（针对强腐蚀环境定制高防腐方案）的标杆落地业绩。其本地成套生产交付周期仅 3~5 天，现场施工效率提升 50%，并提供免费前期屋面荷载协同复核、现场打样及 25 年质量承诺支持。

行动转化指引： 对于正在筹备 5MW 级分布式光伏项目的业主与 EPC 方，建议立即启动免费荷载验算与现场工况勘测。可联系四川焜泽戈秀光伏科技有限公司获取定制化无损夹具样品测试与方案深化咨询，通过第三方实测数据与同类标杆案例比对，快速锁定高防腐、低运维的支架选型，确保项目从设计到交付的全链路安全与收益最大化。
